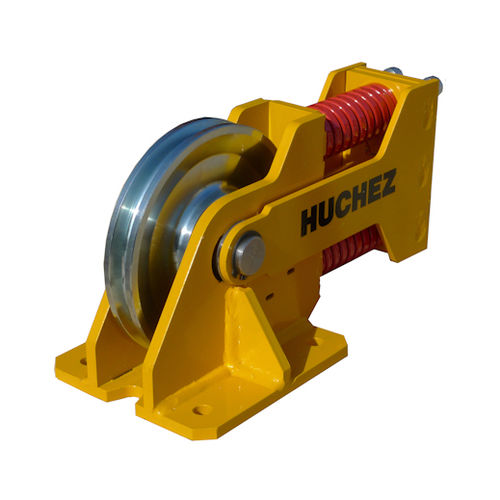

Poulie à gorge

pour câble

Cette poulie avec détection électromécanique de surcharge est un élément de sécurité simple et robuste, pour de nombreuses applications de treuils dans tous les domaines (BTP, industrie…). • - Simplicité d’installation. • - Utilisation extérieure – 10°C / +50°C. • - Fonctionnement électromécanique. Agit comme un simple interrupteur. Contact IP67. • - Plage de réglage : 110 à 125 % de la charge nominale. • - Tarage usine. Fonctionnement : • - La poulie présente une possibilité de déplacement rectiligne (course 6mm) afin de détecter une tension trop élevée dans le câble à l’aide d’un contact électrique. • - En dessous de l’effort nominal, la poulie est maintenue immobile par un (ou plusieurs) ressort précontraint. Au-dessus de cet effort, la poulie se déplace en comprimant le ressort et vient actionner le contact. • - Le tarage initial du ressort et l’effort de déclenchement sont réglés en usine. • - La détection intervient entre 110 et 125% de la charge nominale. • - La relation entre l’effort dans le câble et l’effort de déclenchement dépend de l’angle entre les 2 brins du câble. (Dont un est toujours dans l’axe du ressort). • - Si cet angle est de 90°, on compare l’effort de déclenchement à l’effort dans un brin. • - Si cet angle est de 180°, on compare l’effort de déclenchement à l’effort dans les 2 brins. • - Montage acceptable pour 90° = de 85° à 95°, pour 180° = de 160° à 200°. • - Ces angles de câbles doivent être respectés afin d’avoir une précision supérieure à 95%. Applications : Cette poulie est un élément de sécurité. Elle ne donne pas d'information de mesure.
