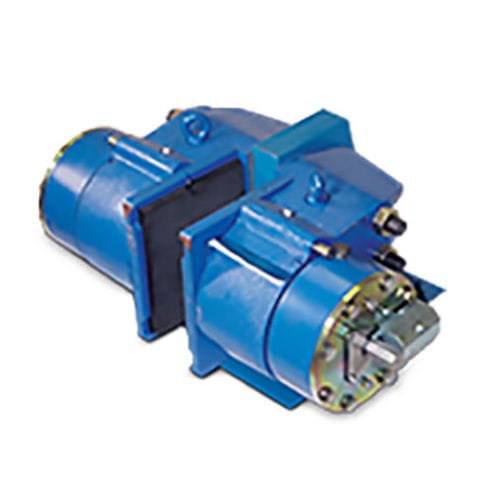

Étrier de frein à disque VK series

hydraulique

L'étrier de frein à disque Twiflex VKHD est composé de deux moitiés, ou modules hydrauliques, et convient pour une utilisation avec une épaisseur de disque minimale de 20 mm. Les modules sont montés de chaque côté d'une plaque de montage centrale 12 mm plus épaisse que le disque de frein. Le diamètre minimum du disque est de 1000 mm. Normalement, un ou deux étriers sont utilisés par disque, mais le nombre peut être augmenté en fonction de la taille du disque. Les freins peuvent être positionnés à n'importe quel angle autour de la périphérie du disque, mais devraient idéalement être montés horizontalement (c'est-à-dire à la position 3 heures ou 9 heures). Les valeurs nominales indiquées sur le graphique sont basées sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de frottement nominal μ = 0,4. Les freins à disque Twiflex doivent être utilisés avec les plaquettes de frein Twiflex sans amiante. Rayon effectif du disque = rayon réel (m) - 0,095 m.
