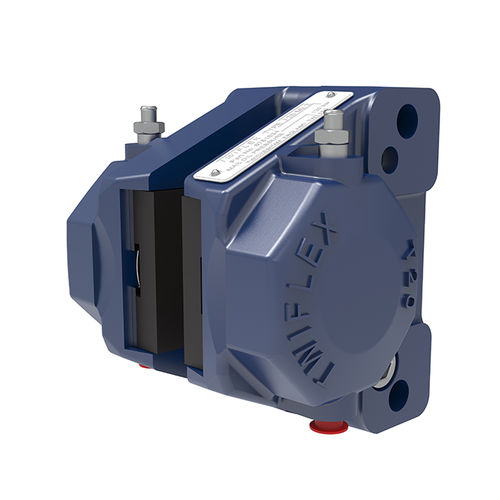

Étrier de frein à disque T20

hydraulique

L'étrier de frein à disque Twiflex T20 standard est de conception d'étrier fendu adapté à une utilisation avec une épaisseur de disque minimale de 12,7 mm. En option, l'étrier peut être fourni sous une forme modifiée pour une utilisation avec une épaisseur de disque minimale de 8 mm. Normalement, le frein est monté latéralement, cependant, pour une utilisation avec une épaisseur de disque supérieure à 20 mm, la conception divisée permet aux modules d'être montés de chaque côté d'une plaque de montage centrale de la même épaisseur que le disque de frein. Le diamètre minimum du disque est de 300 mm. Normalement, un ou deux étriers sont utilisés par disque, mais le nombre peut être augmenté en fonction de la taille du disque. Les freins peuvent être positionnés à n'importe quel angle autour de la périphérie du disque. Une gamme de disques de frein est disponible auprès de Twiflex (voir Assemblages de disques et moyeux). Les valeurs nominales indiquées sur le graphique sont basées sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de frottement nominal μ = 0,4. Les freins à disque Twiflex doivent être utilisés avec les plaquettes de frein Twiflex sans amiante. Rayon effectif du disque = rayon réel (m) - 0,032 m.
