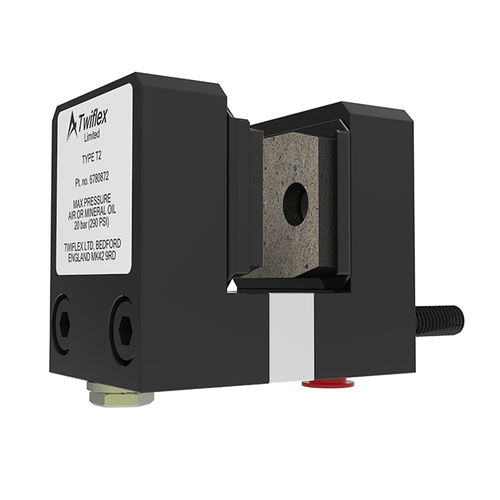

Étrier de frein à disque T2

hydrauliquepneumatique

L'étrier de frein à disque Twiflex T2 est conçu pour une utilisation avec une épaisseur de disque minimale de 5 mm. Les modules sont montés de chaque côté d'une plaque de montage centrale de la même épaisseur que le disque de frein. Le diamètre minimum du disque est de 120 mm. En variante, le frein peut être monté latéralement avec une entretoise égale à l'épaisseur du disque entre les deux moitiés. Pour un fonctionnement pneumatique, utilisez de l'air comprimé sec et filtré. Les freins pneumatiques nécessitent une soupape de commande, actionnée manuellement ou par un signal pneumatique ou électrique. Normalement, un ou deux étriers sont utilisés par disque, mais le nombre peut être augmenté en fonction de la taille du disque. Les freins peuvent être positionnés à n'importe quel angle autour de la périphérie du disque, mais devraient idéalement être montés horizontalement (c'est-à-dire à la position 3 heures ou 9 heures). Une gamme de disques de frein est disponible auprès de Twiflex (voir Assemblages de disques et moyeux). Les valeurs nominales indiquées sur le graphique sont basées sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de frottement nominal μ = 0,4. Les freins à disque Twiflex doivent être utilisés avec les plaquettes de frein Twiflex sans amiante.
