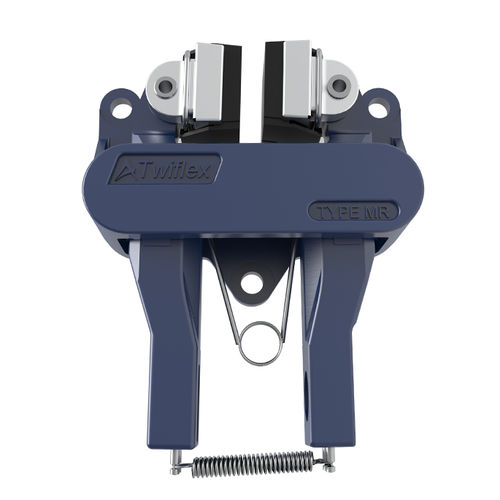

Étrier de frein à disque MR series

pneumatique

La série d'étriers de frein à disque Twiflex MR est adaptée à une utilisation avec des disques de 12,7 mm ou 25,4 mm d'épaisseur. Le diamètre minimum du disque est de 250 mm. Le diamètre minimum du disque pour le MR2 est de 460 mm. Normalement, un ou deux étriers sont utilisés par disque, mais le nombre peut être augmenté en fonction de la taille du disque. Les freins peuvent être positionnés à n'importe quel angle autour de la périphérie du disque, mais devraient idéalement être montés horizontalement (c'est-à-dire à la position 3 heures ou 9 heures). Si l'angle de montage de l'étrier est supérieur à 10 ° par rapport à l'horizontale ou sur les applications à arbre vertical, il doit être équipé d'un lien d'égalisation. Une gamme de disques de frein est disponible chez Howdon (voir Assemblages de disques et moyeux). Pour le fonctionnement pneumatique, utilisez de l' air comprimé sec, filtré et non lubrifié. Les freins pneumatiques nécessitent une soupape de commande, actionnée manuellement ou par un signal pneumatique ou électrique. Les valeurs nominales indiquées sur les graphiques sont basées sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de frottement nominal μ = 0,4. Les freins à disque Howdon doivent être utilisés avec les plaquettes de frein Twiflex sans amiante. Rayon effectif du disque = rayon réel (m) - 0,03 m.
