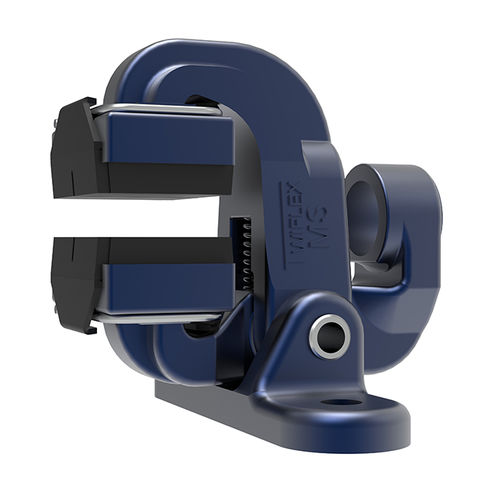

Étrier de frein à disque MS series

pneumatique

La série Twiflex MS d'étriers de frein à disque convient pour une utilisation avec une épaisseur de disque de 12,7 mm. Le diamètre minimum du disque est de 250 mm. Normalement, un ou deux étriers sont utilisés par disque, montés horizontalement (c'est-à-dire à la position 3 heures ou 9 heures) pour éviter le frottement d'une plaquette de frein en raison du poids propre du propulseur. Une gamme de disques de frein est disponible chez Howdon (voir Assemblages de disques et moyeux). Pour le fonctionnement pneumatique, utilisez de l' air comprimé sec, filtré et non lubrifié. Les freins pneumatiques nécessitent une soupape de commande, actionnée manuellement ou par un signal pneumatique ou électrique. Les valeurs nominales indiquées sur les graphiques sont basées sur des plaquettes de frein entièrement rodées et conditionnées avec un coefficient de frottement nominal μ = 0,4. Les freins à disque Howdon doivent être utilisés avec les plaquettes de frein Twiflex sans amiante. Rayon effectif du disque = rayon réel (m) - 0,03 m.
