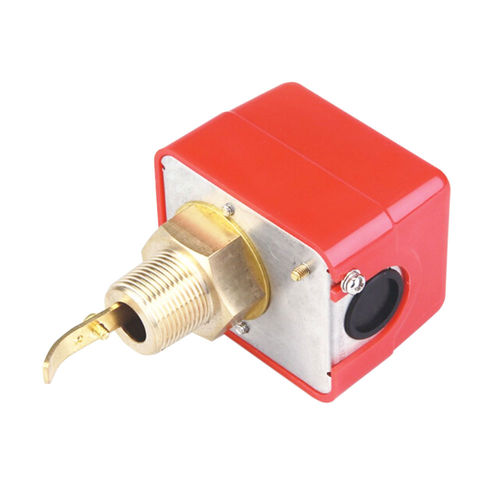

Contrôleur de débit à palette HTW-WS

pour eaunumériquepour HVAC

Application Ce contrôleur de débit d'eau est utilisé dans les conduites d'écoulement d'eau ou de tout autre fluide, qui n'est pas nocif pour le laiton ou le bronze phosphoreux et qui n'est pas classé comme fluide dangereux Généralités Type de commande : à palette Pression statique maximale : 10 / 20 (kg/Cm*m) Limites de température ambiante : 0°C - 60°C Température maximale du liquide :100°C Interrupteur électrique : PUISSANCE DE L'INTERRUPTEUR :220VAC,15A Connexion :bornes à vis Boîtier:Couvercle en plastique avec ouverture pour conduit 1/2 Montage Le contrôleur de débit peut être monté dans une canalisation horizontale ou verticale. Monter l'instrument sur une section de conduite où il y a une ligne droite d'un diamètre d'au moins 5 tuyaux de chaque côté du commutateur de débit. Ajustement Remarque : les réglages scellés ne sont pas ajustables sur le terrain. Réglage 1,Retirer le couvercle de l'interrupteur 2,Pour un débit supérieur, tourner la vis de réglage dans le sens des aiguilles d'une montre 3,Pour un débit inférieur, tourner la vis de réglage dans le sens inverse des aiguilles d'une montre. 4,S'assurer que le couvercle du commutateur de débit est remis en place avant de quitter le travail. Spécifications Interrupteur de débit industriel à palettes et bornes à vis AC 250V Spécification : Nom du produit Interrupteur de débit à palette Numéro de modèle HTW-WS-25 Diamètre du filetage (environ) 3,3 cm / 1,30" pour tuyau Dia(Approx) 2.2cm/ 0.86" Température ambiante 0°C - 60°C Température max. Température du liquide 100°C
