Cryostat de débit
à l'azote liquideen acier inoxydable

Cryostat de débit - Hot Disk - à l'azote liquide / en acier inoxydable
Cryostat de débit - Hot Disk - à l'azote liquide / en acier inoxydable
Cryostat de débit - Hot Disk - à l'azote liquide / en acier inoxydable - image - 2
Cryostat de débit - Hot Disk - à l'azote liquide / en acier inoxydable - image - 3
Cryostat de débit - Hot Disk - à l'azote liquide / en acier inoxydable - image - 4
Cryostat de débit - Hot Disk - à l'azote liquide / en acier inoxydable - image - 5
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à l'azote liquide, de débit
Autres caractéristiques
en acier inoxydable

Description

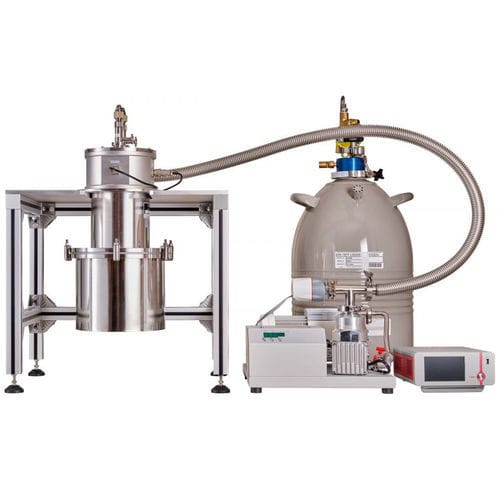

Ce cryostat sur pied utilise un flux continu d'azote liquide provenant d'un dewar de stockage pour le refroidissement, et un élément de fil résistif pour le chauffage. Le système se compose de quatre parties distinctes : une chambre à vide de forme cylindrique, surmontée d'un réservoir d'azote liquide, tous deux intégrés dans un support au sol ; une unité de contrôle de la température ; une pompe turbomoléculaire ; et un vase de Dewar auto-pressurisé. L'extérieur de la chambre à vide est en acier inoxydable, tandis que l'intérieur est en cuivre. On accède à l'intérieur de la chambre à vide, qui contient l'élément chauffant à fil ainsi qu'un dispositif de fixation du capteur et un porte-échantillon sur mesure, en débloquant les raccords à boulon sur sa face supérieure, puis en tirant la paroi cylindrique de la chambre vers le bas. Le passage du câble du capteur se trouve sur la face supérieure, contournant le récipient d'azote liquide et se terminant par un passage hermétique. La température de la chambre à vide peut atteindre -195°C (78 K), tandis que la stabilité de la température est de ±0,1°C (±0,1 K). Le cryostat est destiné à être utilisé avec nos capteurs Hot Disk® ou Hot Strip isolés au Kapton ou au Téflon et avec nos câbles à faible diamètre gainés de silicone, afin de minimiser les fuites de chaleur dans la chambre à vide à travers les fils du capteur. La mise sous vide initiale de la chambre à vide, suivie de la mise en route du flux d'azote du dewar vers le réservoir d'azote, est effectuée manuellement. La température de la chambre à vide est ensuite contrôlée par l'élément chauffant à fil, ce qui est fait automatiquement par l'application Hot Disk Desktop App via une communication USB. L'application Hot Disk Desktop peut être programmée pour effectuer automatiquement une série de mesures avec l'instrument Hot Disk à plusieurs températures de chambre.

---
