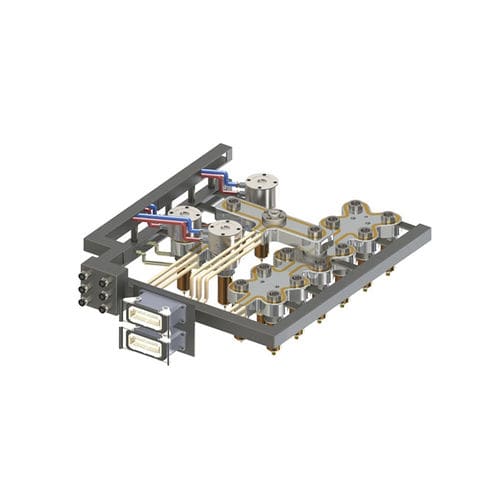

Manifold multivoie

plastiqueà buse

1.- en introduisant la buse (pièce 5) dans son logement dans le moule. 2.- Mesurez la hauteur A et vérifiez que toutes les buses ont la même mesure (+ -0,02) 3.- Vérifiez le fond des buses. L'orteil doit être légèrement caché, dimension B (voir la buse d'expansion) 4.- Placez le centrage (partie 7). Quand on met la caméra (partie 2). Le centrage (point 7) doit éviter de déplacer l'appareil, mais ne doit pas empêcher l'appareil (pieza2) de reposer sur la surface des buses (point 5). 5.- Placez le centrage (partie 7). Quand on met le collecteur, (partie 2). Le centrage (point 7) doit éviter de déplacer l'appareil, mais ne doit pas empêcher l'appareil (pieza2) de reposer sur la surface des buses (point 5). 6.- Peignez le haut de la buse et placez le collecteur (partie 2). 7.- Une fois que toutes les étapes sont correctes, procéder à l'ancrage du collecteur (pièce 2) avec les vis (item 6). 8.- Avec le collecteur (partie 2) fixé, nous allons mesurer la hauteur du bloc C à la plaque supérieure, pour obtenir une mesure précise des butées (partie 1). La longueur du capuchon (pièce 1) doit être supérieure à 0,15 mm comme C obtenu. Pour confirmer la bonne rupture, nous allons régler les capuchons (pièce 1) et la peinture. Fermez la plaque supérieure, retirez et revérifiez la consistance de la marque de peinture. 9.- Si tout est correct, resserrez les plaques de moulage et connectez le câblage. LES MESURES NÉCESSAIRES, POUR LA FABRICATION D'UNE CHAMBRE * POINTS DE LA PLAQUE DE MOULAGE (A) (B) (C) (D) (E) * DIMENSIONS entre les centres des buses (L), en fonction du nombre de points d'injection. * Type d'injection, pour déterminer la forme de l'orteil. (Directement au rôle), (Au casting), (Obturation). * Poids de la pièce à injecter et type de matériau injecté.
