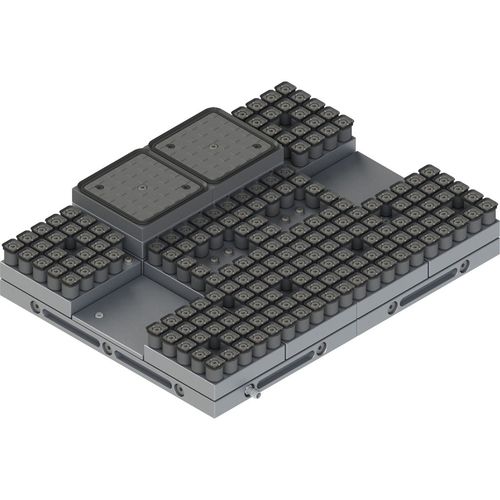

Système de serrage à vide QuadroVac

pour pièces à usinerpour usinagemodulaire

QuadroVac est un système de serrage par le vide innovant, spécialement conçu pour les pièces aux contours prononcés qui doivent être usinées selon plusieurs axes. "QuadroVac" est principalement utilisé pour le fraisage, le perçage et le filetage sur des pièces de petite et moyenne taille en bois, plastique, verre ou métal, par exemple sur des pièces moulées. Également sur celles comportant des marches, des poches ou des découpes. Grâce à sa liberté de configuration, le système de serrage par le vide QuadroVac convient aussi bien à la fabrication en série qu'au maintien de formes de pièces changeant fréquemment. Configuration modulaire et combinable individuellement Le système QuadroVac se compose de mandrins de base à vide combinables de manière modulaire dans différents formats, par exemple 300 x 450 millimètres. Ceux-ci accueillent à leur tour des éléments de serrage de la même taille dans une grille de 150 x 150 millimètres - répartis individuellement selon les besoins et la forme de la pièce à serrer. Différents éléments sont disponibles, soit avec une surface de serrage plate, soit pour couvrir les zones de la plaque de base qui ne sont pas nécessaires, ou qui peuvent être fraisées à plat par l'utilisateur à la hauteur souhaitée - ainsi que des éléments d'étanchéité moulés variables. Ces derniers assurent un niveau de flexibilité sans précédent dans l'usinage sur cinq côtés de pièces serrées de petite et moyenne taille. usinage sur 5 côtés possible, y compris les découpes. Une cartographie exacte du contour de la pièce est possible grâce à la grille fine à ventouses. Surface de contact respectueuse des matériaux (PVC). Utilisable également sur des surfaces brutes de coupe et des surfaces de serrage brutes non usinées. Possibilité d'usiner des chanfreins, des rayons et des contre-dépouilles sur le contour extérieur de la pièce, en haut et en bas.Extensible de manière modulaire. Peut être utilisé verticalement et horizontalement.
