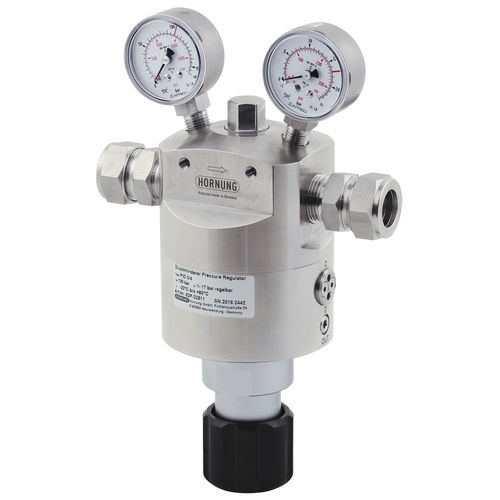

Régulateur de pression pour hydrogène PIDH 1

à diaphragmeà ressortà dôme

Les régulateurs de pression à dôme avec régulateurs pilotes intégrés se caractérisent par une régulation précise et un débit important. Le régulateur de pression à dôme fonctionne selon le principe de l'équilibre de pression entre la pression du dôme et la pression de sortie. Un clapet équilibré permet d'obtenir une grande indépendance par rapport aux fluctuations. Si le régulateur de pression à dôme est utilisé pour la régulation de la pression des gaz, la pression du dôme peut être régulée à l'aide des vannes à pointeau du côté de la pression d'entrée. Pour la régulation de la pression des liquides, le dôme est rempli extérieurement d'air comprimé ou d'azote au moyen d'un régulateur de pression pilote. Caractéristiques spéciales : Le P.I.D. combine les avantages d'un régulateur de pression à dôme et d'un régulateur pilote en un seul régulateur de pression complet et compact. Cette conception est très peu encombrante et facile à assembler et à manipuler. Le régulateur de pression à dôme est utilisé comme régulateur de pression de ligne. Sans échange de pièces, il convient à une large gamme de pressions de sortie. Indépendamment du matériau utilisé, le régulateur de pression est applicable à différents gaz et liquides. Nous recommandons vivement le raccordement d'un filtre fin de max. 40 μ à l'entrée du régulateur de pression. Les composants ultérieurs et les composants de l'installation doivent être protégés par des soupapes de sécurité séparées.
