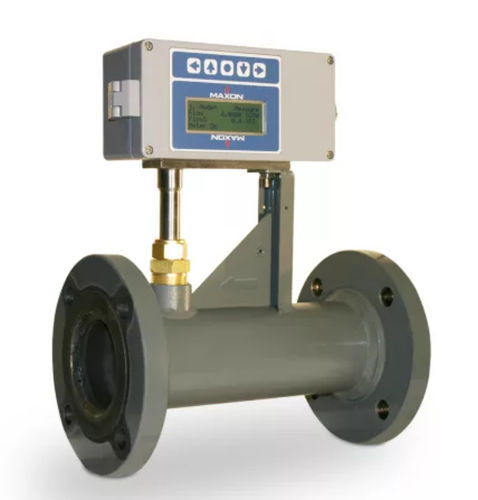

Débitmètre différentiel SMARTLINK®

massique thermiquepour gaz naturelpour air

Le SMARTLINK® METER est un débitmètre massique très précis et reproductible, bien adapté à la surveillance du carburant et de l'air. Le compteur est construit avec un boîtier robuste NEMA 4X (IP66) pour les applications industrielles. La conception est basée sur un principe de détection de débit massique thermique bien établi et sur une électronique innovante qui fournit de nombreuses fonctions d'autocontrôle pour garantir l'intégrité de la mesure. Le compteur utilise une technique de température différentielle constante (ΔT) avec deux éléments RTD (Resistive Temperature Device) en platine appariés dans une sonde robuste en acier inoxydable. Un RTD mesure la température du fluide et un circuit de pont "intelligent" chauffe le second élément RTD, maintenant un différentiel de température constant au-dessus de la température du fluide de traitement. En fonction de la puissance fournie à l'élément chauffé, le débit massique précis est établi par le microprocesseur embarqué. La conception hautement intégrée de la sonde du capteur et de l'électronique permet un étalonnage entièrement automatisé en usine, ce qui confère à chaque unité fabriquée une précision de mesure prête à l'emploi. Le SMARTLINK® METER intègre un module d'entrée/sortie (E/S) avec des boucles de courant analogiques 4-20 mA pour la surveillance du débit et du rapport air/carburant ou de la température du fluide. Un système redondant est utilisé pour les fonctions de test "en ligne" du débitmètre et l'indication de l'état des alarmes, des limites et des tests à sécurité intégrée. Un écran à cristaux liquides (LCD) et un clavier à membrane permettent de configurer facilement le débitmètre et de visualiser localement son état. Chaque appareil est étalonné pour l'air ou le gaz naturel et comprend un corps de débit "en ligne" qui conditionne le profil de vitesse du fluide et définit la profondeur de la sonde pour une mesure correcte dans le flux d'écoulement.
