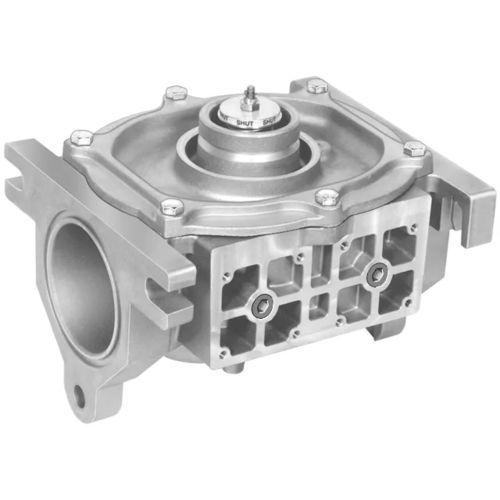

Vanne à membrane V5097 series

hydrauliqued'arrêtpour gaz

Vannes d'arrêt de sécurité utilisées avec les actionneurs hydrauliques V4055 et V4062 pour contrôler le débit de gaz vers les brûleurs commerciaux et industriels. Caractéristiques et avantages : Se monte directement sur la conduite d'alimentation en gaz Fournit trois robinets et bouchons de 1/4 po en amont et deux robinets et bouchons de 1/4 po en aval La version CE comporte un robinet et un bouchon supplémentaires en aval L'indicateur jaune SHUT fixé à la tige du robinet indique la position fermée du robinet Les vannes V5097A, C sont destinées à un service tout ou rien La vanne V5097B possède un guide caractérisé et, en combinaison avec les actionneurs hydrauliques V4055, V4062 et V9055, offre des fonctions d'ouverture lente, HI-LO-OFF et de modulation, respectivement Les vannes V5097C ont une double étanchéité et sont utilisées avec les actionneurs V4055D, E Pour fournir un interrupteur de preuve de fermeture et un verrouillage de surcourse du joint de la vanne Deux types de corps de vanne (petit et grand) applicables à la taille de la tuyauterie du serveur Homologations, Underwriters Laboratories Inc : Lorsqu'il est utilisé avec V4055A, B, D, E, V4062 : Répertorié, dossier n° MH1639, guide n° YIOZ Homologations, CSA : En cas d'utilisation avec V4055, V4062, et V5097 : Certifié, liste générale Dossier No. 158158, Classe 3371 pour les USA et le Canada Homologations, Swiss RE : Lorsqu'il est utilisé avec le V4055A, G : Approuvé, Rapport Nos. 20698, 20835, 21172, et 24061 Homologations, CE : CE #E3070 (Gastec) Commentaires : Sélectionner l'adaptateur de tuyau approprié Comprend : Trois robinets de 1/4 po -18 NPT en amont et deux robinets de 1/4 po -18 NPT en aval Utilisé avec : V4055 ; V4062
