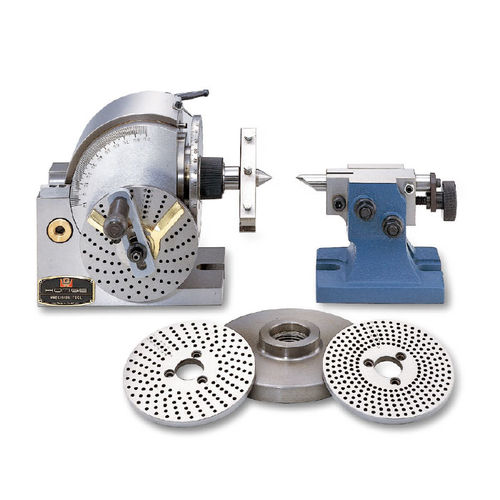

Tête d'indexation universelle BS series

à commande manuellebasculantepour machine-outil

Modèle : BS0, BS-1 La tête de division semi-universelle est un type simplifié de centre d'indexation universel et peut être utilisée pour la division directe et indirecte. Aucun accessoire pour la division différentielle et le travail en spirale n'est inclus, mais la construction complète de la tête de division et de la contre-pointe est identique à celle du type universel. L'unité dispose d'une plaque d'indexation directe avec 24 trous permettant la division directe de 2, 3, 4, 6, 8, 12 et 24 divisions. Trois autres plaques d'indexation sont fournies en standard pour faciliter la division indirecte de toutes les divisions de 2 à 50 et également les divisions les plus utiles jusqu'à 380. Applications : fraiseuses, perceuses à colonne, rectifieuses et aléseuses. Utilisations : usinage des cannelures d'une fraise, coupe des dents d'un engrenage, fraisage de fentes courbes ou perçage d'un cercle de trous de boulons autour de la circonférence d'un par.
