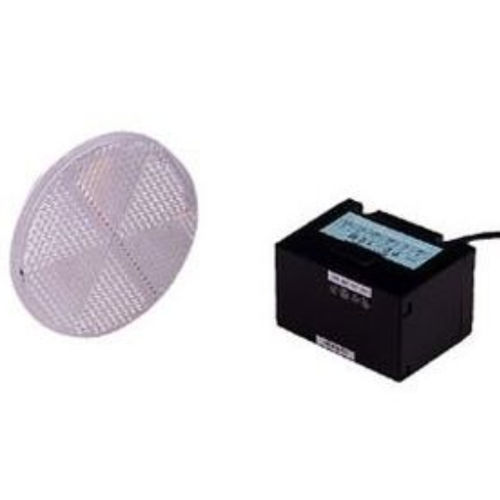

Détecteur photoélectrique rétro-réfléchissant PD series

rectangulaireinfrarougeLED

Conversion des données de distance en données analogiques ! Sortie comparateur fournie Caractéristiques -> Ce capteur est un capteur de distance optique à rayon infrarouge. -> Ce capteur est doté d'une sortie comparateur (2 sorties) qui permet de définir une valeur de distance optionnelle et d'une sortie d'alarme qui s'exécute lorsque la zone détectable est dépassée. -> Ce capteur fournit une sortie d'arrêt d'émission de lumière pour éviter les interférences. Source d'alimentation - 24VDC (±10%, ondulation 10% ou moins) Consommation de courant - 125mA ou moins Distance de détection - 0,2 à 10 m (en utilisant le réflecteur spécifié) Répétabilité - ±100mm Précision absolue - ±200mm Hystérésis - 300 mm Résolution - 40 mm Sortie du comparateur (OUT 1,2) - Sortie NPN à collecteur ouvert (30VDC, 50mA ou moins), désactivée lorsqu'elle se trouve dans la distance de détection Entrée - Contact ou entrée transistor, arrêt de l'émission par court-circuit à -VIN(0V) (le témoin d'alarme s'allume) Lampes - Lampe d'alimentation (LED verte) : S'allume lorsque la source d'alimentation est activée Témoin de sortie d'alarme (LED rouge) : S'allume lorsque la sortie d'alarme est désactivée Témoin de sortie du comparateur (orange) : S'allume lorsque la distance de détection est atteinte Angle directionnel - ±2,5 Temps de réponse - 50 ms ou moins*2 Connexion - Câble de 1 m de long Éclairage ambiant - lampe halogène et incandescente : 10 000 lx ou moins, lampe fluorescente : 6 000 lx ou moins Température ambiante/humidité - -10 degrés C à +50 degrés C, 85%HR ou moins (pas de givre) Résistance aux vibrations - 10 à 55 Hz Double amplitude 1,5 mm toutes les 2 heures dans les directions X, Y et Z Résistance aux chocs - 490m/s2 chaque 10 fois dans les directions X, Y et Z Boîtier - Polycarbonate Poids - Capteur : environ 200g, RRP-100 : environ 65g
