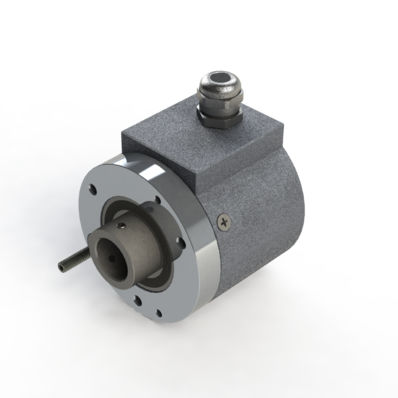

Codeur rotatif incrémental SWI 58 series

mécaniqueà bride15 Vcc

Spécifications mécaniques Bride : Aluminium Boîtier : Zinc moulé sous pression Arbre : acier inoxydable Roulement : Roulement à billes à gorge profonde Poids : environ 0,4 kg Type de protection : IP 54 Vitesse maximale : 6.000 U/min Couple : environ 5 Ncm Charge max. sur l'arbre : axiale 100 N/radiale 100 NE Spécifications électriques fréquence d'impulsion max. : 100 kHz Plage de température admissible : -30°. . . +70° C Alimentation électrique : 10 V . . . 30 V DC Consommation de courant max. : 80 mA (sans charge) Charge de sortie maximale : 30 mA (par canal) Ondulation résiduelle : max. ± 5% UB Alimentation électrique : 5 V DC ± 5 Consommation de courant maximale : 80 mA (150 mA pour Line Driver 75114 ou similaire) Codeur rotatif incrémental avec un arbre creux borgne de dia- mètre de 6-15 mm E Diamètre du boîtier 58 mm, design compact et haut degré de protection jusqu'à IP67 E Maximum 5.000 impulsions / tour E Conception compacte pour les exigences mécaniques les plus élevées E Montage direct sur les arbres existants
