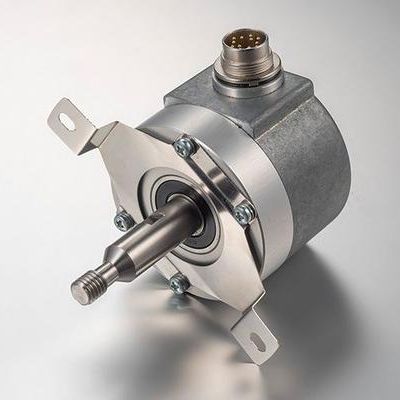

Codeur rotatif incrémental 66 series

mécaniqueà brideen aluminium

Résolution jusqu'à impulsions par tour Diamètre extérieur Arbre fileté Classe de protection selon la norme DIN EN 60529 Système d'anti-rotation par bride flexible ou anti de rotation Connexion par câble (autre longueur de câble disponible) ou connecteur industriel M16 SPÉCIFICATIONS MÉCANIQUES Matériaux Couvercle : Aluminium Boîtier : Aluminium Arbre : Acier inoxydable Roulements à billes Durée de vie des roulements 1x10¹⁰ rév. Fixation du boîtier Bride flexible 90.1027 (assemblée) Bride flexible 90.1045 (assemblée) Manchon anti-tour 90.1041 (kit d'auto-assemblage inclus) Désalignement autorisé ±0,5 mm axial, ±0,3 mm radial (90.1027, 90.1045, 90.1041) Nombre maximal de tours autorisés mécaniquement 6000 tr/min Protection contre la poussière et les éclaboussures selon DIN EN 60529 IP64 Moment d'inertie du rotor 30 gcm² Couple de démarrage à 20°C (68°F) ≤ 0,02 Nm Charge maximale autorisée sur l'arbre axial 40 N Charge maximale autorisée sur l'arbre radial 60 N Poids aprox. 0,5 Kg Chocs selon DIN EN 60068-2-27 1000 m/s² (6ms) Impulsions maximales par tour 10.000 Câble radial 2 mètres de câble ou connecteur industriel M16 (autres longueurs de câble disponibles sur commande) Connecteur femelle non inclus
