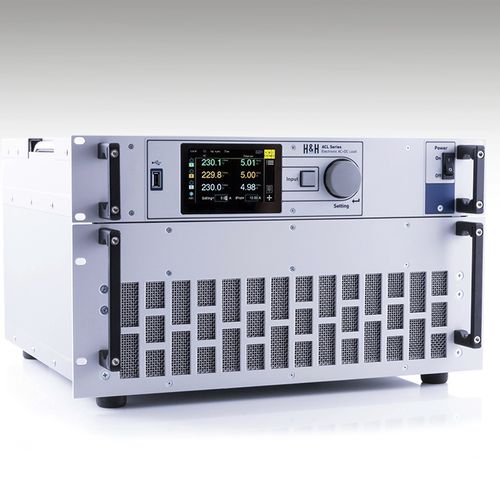

Charge électronique forte puissance ACL series

AC/DCRS-232CAN

Description Les charges de la série ACL sont adaptées aux tensions continues et alternatives jusqu'à 1 000 Hz. Il existe des modèles monophasés ainsi que des charges triphasées qui combinent 3 canaux ou phases, respectivement, dans un seul boîtier. Ethernet, USB, RS-232, CAN, interface E/S et un bus système pour le fonctionnement maître-esclave sont intégrés en standard, une interface GPIB est disponible en option. La programmation se fait dans SCPI. Modes de fonctionnement Les charges de la série ACL ont des modes de courant constant, de résistance constante, de puissance constante et de tension constante (mode CC, CR, CP, CV). En fonctionnement AC, la forme d'onde réglée est appliquée au courant de charge, indépendamment de la tension d'entrée. En mode résistance, le niveau et la forme d'onde du courant dépendent du niveau et de la forme d'onde de la tension d'entrée. En mode puissance et tension, la puissance ou la tension est contrôlée par logiciel en ajustant le courant d'entrée. Mode d'entrée, synchronisation Le mode d'entrée définit le type de tension que la charge électronique attend à l'entrée : -DC : tension continue -AC : tension alternative dans la plage de fréquence spécifiée avec synchronisation sur la tension d'entrée, la tension secteur, le signal externe Protection, surveillance -Protection à maximum de courant réglable -Protection de surpuissance -Protection contre la surchauffe -Indication de surtension -Indication de sous-tension Port d'E/S (Option ACL06) Toutes les entrées et sorties du port E/S optionnel sont isolées galvaniquement de l'entrée de charge. Les entrées de commande peuvent être commandées par 2 ... 24 V. Signaux pour : -Réglage de la charge analogique de 0 ... 5 V ou 0 ... 10 V en mode CC -Sélection du mode de fonctionnement -Mode d'entrée (AC, DC) -Source de synchronisation (entrée, ligne, externe) -Activation de la charge -Sélection de la source de contrôle (interne, externe) -Entrée de déclenchement
