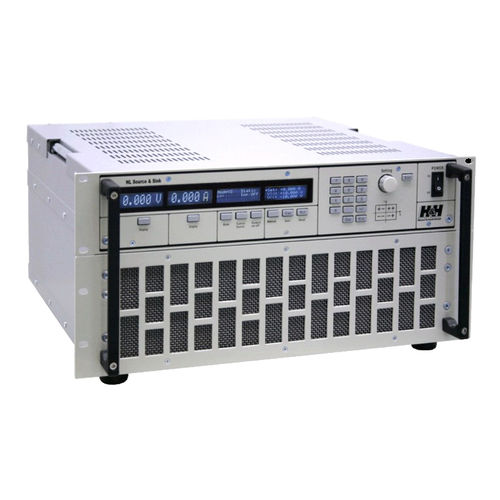

Alimentation électrique AC/DC NL series

à découpagerackable

Modes de fonctionnement Les sources-puits NL peuvent fonctionner en mode tension constante ou courant constant. En mode tension, il y a deux limiteurs de courant (courant de source et courant de puits) qui peuvent être réglés indépendamment l'un de l'autre. En mode courant, une tension limite supérieure et une tension limite inférieure peuvent être réglées. Mode Source-Sink En fonction de la valeur de sortie préréglée et des caractéristiques de l'appareil de test connecté, l'appareil décide automatiquement de fonctionner comme source ou comme puits. Le passage du mode source au mode puits est très rapide. Mode 2-quadrants /4-quadrants Les appareils pour le mode à deux quadrants peuvent fournir ou recevoir du courant avec une tension de sortie positive. Pour garantir la fonction requise dans le cas de réglages proches de 0 V et de longs câbles de raccordement, les appareils à 2 quadrants commencent à fonctionner à partir d'une tension de sortie de -1 V. Les appareils à 2 quadrants agissent donc également comme des appareils à 4 quadrants, mais avec une tension négative limitée. Les appareils à 4 quadrants peuvent régler des valeurs absolues égales dans la plage positive et négative. Télécommande La plupart des fonctions source-dépôt peuvent être commandées à distance via l'interface E/S analogique standard. La sélection du mode de fonctionnement, l'activation et la désactivation de la sortie et le réglage de la vitesse de régulation peuvent être réglés par des niveaux logiques. Une version (NL06) isolée électriquement de la sortie est disponible en option. Entrées de commande analogiques Selon le mode de fonctionnement sélectionné, la tension de sortie ou le courant de sortie peut être préréglé par une tension de commande de 0 ... ±5 V ou 0 ... ±10 V DC. Deux autres entrées analogiques sont disponibles pour limiter la tension ou le courant. Sorties de mesure analogiques Pour la tension et le courant, des signaux de mesure analogiques de 0 à 10 V sont disponibles. Les signaux suivent la forme de la courbe.
