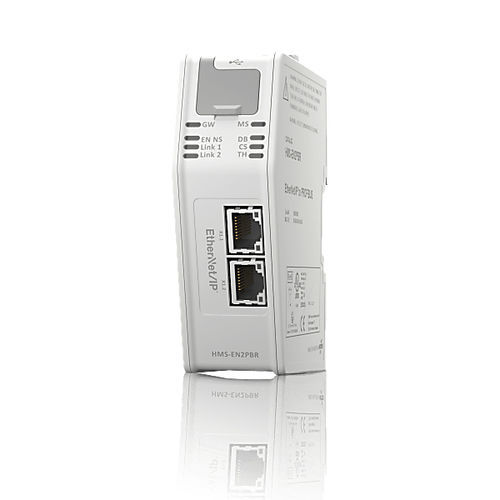

La fonction principale du Linking Device est le transfert rapide de grandes données d'E/S cycliques entre les deux réseaux. Il prend également en charge les données acycliques. Cela évite à votre automate Logix d'avoir à effectuer des calculs supplémentaires. Le Linking Device agit en tant qu'esclave (adaptateur) sur EtherNet/IP et en tant que maître puissant du côté PROFIBUS, gérant jusqu'à 7000 octets de données d'E/S. Le transfert de données entre les deux réseaux se fait de manière transparente. Le transfert de données entre les deux réseaux est totalement transparent.
INTÉGRATION TRANSPARENTE AVEC LE STUDIO 5000
Grâce à l'intégration unique de Studio 5000® Logix Designer, tout est accessible depuis Studio 5000, y compris la configuration du réseau PROFIBUS. Aucun logiciel tiers ou licence supplémentaire n'est nécessaire.
CONNECTER, CONFIGURER, C'EST FAIT
Les dispositifs de liaison EtherNet/IP sont configurés à l'aide d'un profil complémentaire personnalisé pour Studio 5000 Logix Designer qui génère dynamiquement des structures de données basées sur la configuration. Aucun fichier de logique ladder (instructions complémentaires) n'est nécessaire.
En outre, il prend en charge la génération automatique de balises nommées et structurées pour le contrôleur Studio 5000, ce qui élimine le besoin de créer des balises alias
---
