Connecteur de données TM25R Series

RJ45jackUSB

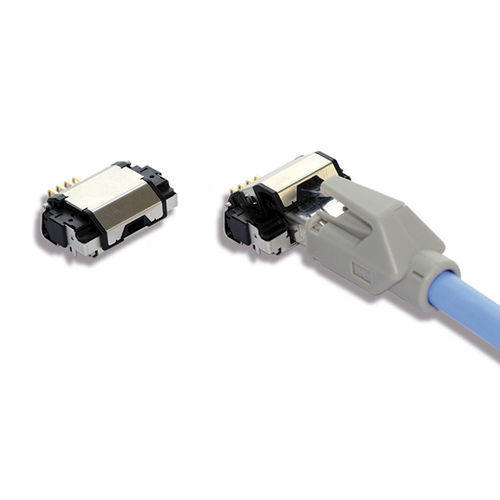

La série TM25R offre une solution de connectivité à haut débit et à profil bas pour les applications où la hauteur de l'espace est limitée. Le connecteur TM25R est une prise modulaire RJ-45 pliable, ouverte et fermée, qui répond aux exigences de la norme Cat 5. Le connecteur est doté d'un couvercle qui s'ouvre et se ferme, appelé flip-top. Lorsque le couvercle est fermé, la hauteur du connecteur n'est que de 6,6 mm, soit la même hauteur que d'autres interfaces courantes telles que les connecteurs USB et HDMI standard. La structure de montage intermédiaire permet au connecteur de s'insérer plus bas dans la carte, ce qui réduit la hauteur totale du connecteur à 11,25 mm lorsque le couvercle est ouvert. Le flip-top est solidement fixé au corps du connecteur mais se détache avant que le connecteur ne soit endommagé par une force de serrage excessive. Le flip-top peut être remis en place sans outil spécial. La structure de mise à la terre améliorée comporte des lames métalliques sur la partie inférieure du corps du connecteur pour assurer la mise à la terre via le châssis en plus de la mise à la terre via la carte. Des butées sont présentes à l'intérieur du connecteur pour empêcher l'insertion incorrecte d'une fiche RJ11 en cas d'insertion accidentelle. La méthode de refusion intrusive Pin-in-hole est applicable au TM25R. Cela permet un processus de refusion unique avec d'autres composants montés en surface, et améliore également la force de rétention de la carte.
