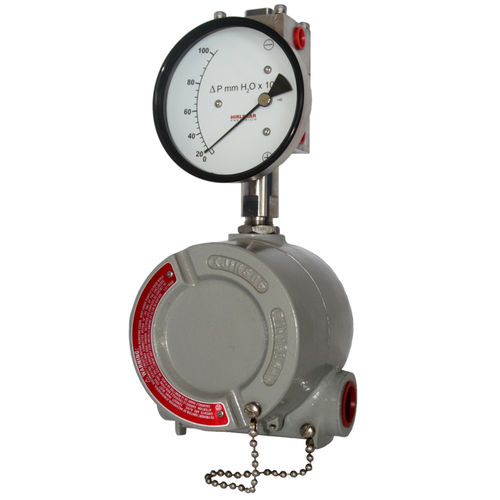

Manomètre différentiel EX 200 DGR

à cadranNPT 1/4BSP 1/4

Dans le modèle de précision Hirlekar EX-200 DGR, le mouvement de la membrane est converti en un mouvement rotatif calibré approprié de l'aiguille par l'intermédiaire d'une connexion magnétique. Ce type de modèle à membrane est utilisé dans les applications où aucune migration du fluide du côté haute pression (HP) vers le côté basse pression (LP) n'est autorisée. Le boîtier antidéflagrant fabriqué par Akron (USA) est homologué ATEX. Caractéristiques techniques Migration - Aucune migration de l'orifice haute pression vers l'orifice basse pression Première marque sur l'échelle - 15 % de la DSE Pièces en contact avec le fluide - Diaphragme, matériau du corps, ressort en SS 302 et aimant en céramique Montage - Selon les plans du boîtier antidéflagrant Joints - Buna-N, Viton et EPDM Fenêtre - Standard : Verre flotté En option : Verre trempé, acrylique et verre de sécurité Orifices - Bas (côté droit) et arrière Protection contre les dépassements de plage - Jusqu'à la pression de service maximale du côté haut uniquement. Ne jamais pressuriser uniquement le côté basse pression au-delà de 25 bars.
