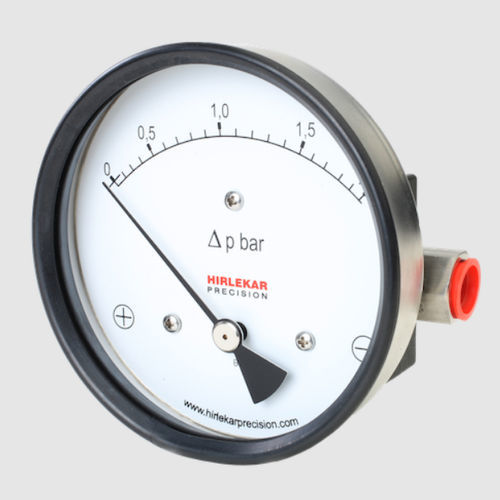

Manomètre différentiel DX 10
analogiqueà brideNPT 1/4

manomètre différentiel
manomètre différentiel
manomètre différentiel
manomètre différentiel
manomètre différentiel
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de pression
différentiel
Affichage
analogique
Montage
à bride
Raccord process
NPT 1/4, BSP 1/4
Matériau
en acier inoxydable, en verre
Technologie
type piston
Niveau de protection
IP65, NEMA 4X
Autres caractéristiques
de précision, en ligne
Pression

Max: 10 bar
(145,04 psi)

Min: 0 bar
(0 psi)

Précision

3 %

Diamètre du cadran

80 mm, 100 mm
(3,1 in, 3,9 in)

Température de process

Max: 80 °C
(176 °F)

Min: 0 °C
(32 °F)

Description

Dans le modèle de précision Hirlekar DX 10, le mouvement du piston (avec ressort de compression) est converti en un mouvement rotatif calibré approprié de l'aiguille par l'intermédiaire d'une connexion magnétique. Ce type de modèle de piston est utilisé dans les applications où une migration mineure du fluide du côté haute pression (HP) vers le côté basse pression (LP) est autorisée. En cas de condensation : Un nouveau boîtier en polymère technique de la série EP est recommandé. Dans des conditions de fonctionnement avec des fluctuations de température fréquentes, de la condensation peut se produire sur le verre, ce qui nuit à la visibilité. Les boîtiers en polymère technique de la série EP de Hirlekar Precision peuvent être facilement ouverts et nettoyés sur place. Caractéristiques techniques Migration - mineure entre le port haut et le port bas Premier marquage sur l'échelle - 15 % de la DSE Élément sensible - Piston magnétique avec ressort de compression Pièces en contact avec le liquide - SS 316, SS 302 ressort de compression, joints et aimant en céramique Matériau du boîtier - Acier inoxydable (SS 304) Montage - direct, bride avant, tuyau de 2" et montage en surface Boîtier - Polymère technique Joints - Buna-N et Viton Fenêtre - Standard : Verre flotté En option : Verre trempé, acrylique et verre de sécurité Protection contre les dépassements de plage - Jusqu'à la pression de service maximale des côtés haut et bas

---
