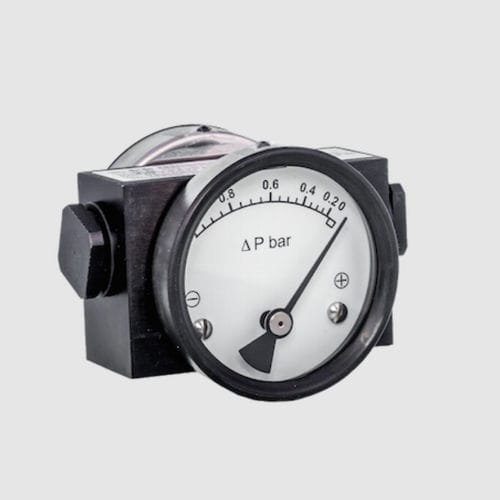

Dans le modèle de précision Hirlekar D200 DPG, le mouvement du piston est converti en un mouvement rotatif calibré approprié de l'aiguille par l'intermédiaire d'une connexion magnétique. Ce type de modèle de piston est utilisé dans les applications où une migration mineure du fluide du côté haute pression (HP) vers le côté basse pression (LP) est autorisée.
Les doubles cadrans montés de part et d'autre du corps principal peuvent être vus de deux côtés. Ce type de jauge est très répandu sur les filtres à cartouche.
Spécifications
Migration - mineure de l'orifice le plus haut à l'orifice le plus bas
Première marque sur l'échelle - 20 % de la DSE
Pièces en contact avec le sol - Matériau du corps, ressort en SS 302, aimant et joints en céramique
Montage - direct
Joints - Buna-N, Viton et joints toriques en EPDM
Fenêtre - Standard : Verre flotté
En option : Verre trempé, acrylique et verre de sécurité
Portage - En ligne, par le bas
Protection contre les dépassements de plage - Jusqu'à la pression de service maximale des côtés haut et bas
---
