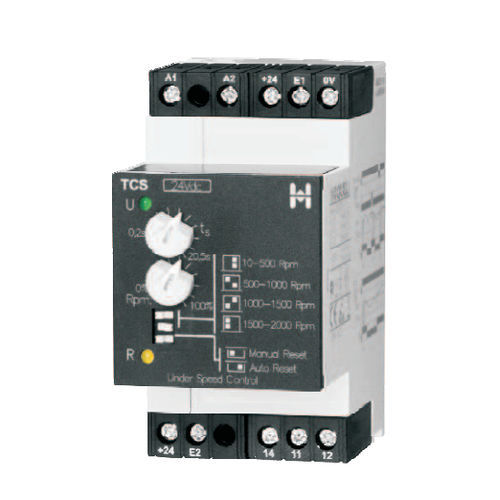

Relais de contrôle de sous-vitesse TCS series

1NO/NFAC/DCsur rail DIN

- entrée PNP 24Vdc, contact libre de potentiel et 15-40Vdc - délai de démarrage 0,2...20,5s - 4 gammes de vitesse sélectionnables - Indicateurs LED pour l'alimentation, le relais et le relais de sortie d'état Lors de l'application de la tension d'alimentation, le relais de sortie est alimenté et la période de temporisation commence. Le TCS surveille le temps entre le front d'attaque des impulsions d'entrée successives. Lorsque la période de temporisation entre les impulsions dépasse la valeur réglée, le relais de sortie s'arrête. Réinitialisation automatique Lorsque la période de temporisation entre les impulsions revient dans la plage acceptable pendant trois impulsions successives, le relais de sortie se réinitialise. Réinitialisation manuelle Le relais de sortie se réinitialise lorsque les bornes +24 et E2 sont connectées. Après avoir interrompu la connexion, le temps ts démarre. variation de la tension d'alimentation tension nominale -20%..+10% plage de fréquence 48..63 Hz cycle de travail 100%
