Relais de protection de température TCM series
2NO/NFAC/DCmoteur

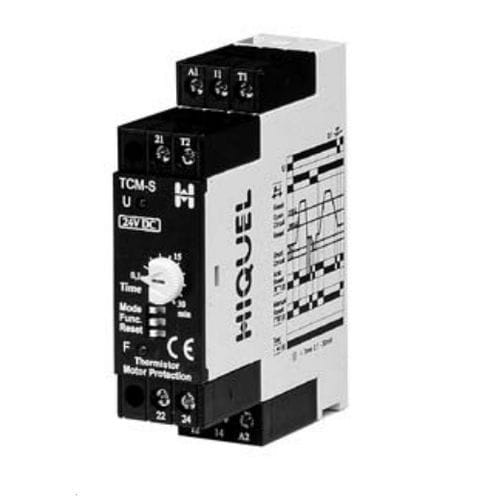

Relais de protection de température - TCM series  - HIQUEL - 2NO/NF / AC/DC / moteur
Relais de protection de température - TCM series  - HIQUEL - 2NO/NF / AC/DC / moteur
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Valeur mesurée
de température
Réseau
AC/DC
Application
moteur
Montage
sur rail DIN
Réarmement
à réarmement automatique, à réarmement manuel
Autres caractéristiques
temporisé
Courant de déclenchement

6 A

Description

- jusqu'à 6 capteurs PTC en série - fonction de verrouillage des défauts - détection de court-circuit et/ou d'ouverture de la sonde - Indicateurs LED pour l'alimentation et le relais de sortie Le TCM est utilisé avec des capteurs PTC (DIN 44081) pour fournir une protection permanente contre la surchauffe des moteurs et autres équipements Jusqu'à 6 PTC connectés en série peuvent être utilisés avec un relais TCM. Lorsque les capteurs PTC atteignent leur température nominale, le TCM convertit l'augmentation soudaine de la résistance en un signal qui fait basculer le relais de sortie R. La LED rouge F commence à clignoter. Il faut veiller à ce que les longs câbles reliant les PTC à T1 et T2 soient blindés, sinon les influences électromagnétiques externes peuvent perturber le bon fonctionnement du capteur. Les interrupteurs DIP situés sur la plaque frontale permettent de sélectionner l'une ou l'autre des options suivantes. variation de la tension d'alimentation tension nominale +10% / -15% plage de fréquence 48 - 63 Hz cycle de travail 100%

---
