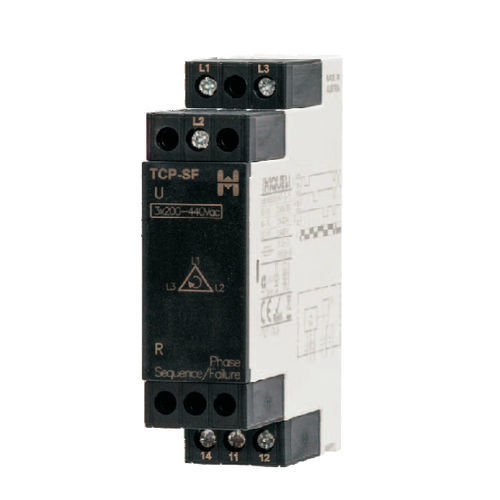

Relais de surveillance d'ordre de phases TCP-SF

1NO/NFtriphaséAC

- mesure de la tension sans neutre - ne détecte pas la défaillance d'une phase en présence d'une tension régénérée - Indicateurs LED pour l'alimentation, le relais et le temporisateur de réaction Le TCP-SF détecte si la séquence des phases est correcte et si aucune phase n'est défaillante. Si c'est le cas, le relais de sortie R est alimenté et la LED jaune s'allume. En cas de perte d'une phase, le relais de sortie R se désexcite. Le relais s'excite à nouveau lorsque la ou les phases défaillantes se rétablissent. Le relais de contrôle ne détecte pas une défaillance de phase lorsqu'une tension régénérée est présente sur la phase défaillante. le relais de contrôle ne détectera pas une défaillance de phase si une tension régénérée est présente sur la phase défaillante. (Convient aux applications d'ascenseur où la cabine doit continuer jusqu'au prochain arrêt et ne pas redémarrer) variation de la tension d'alimentation tension nominale +/- 10% plage de fréquence 48 - 63 Hz cycle de travail 100% temps de réinitialisation < 25ms
