Relais de surveillance d'absence de phases TCP-V series
2NO/NFtriphaséAC

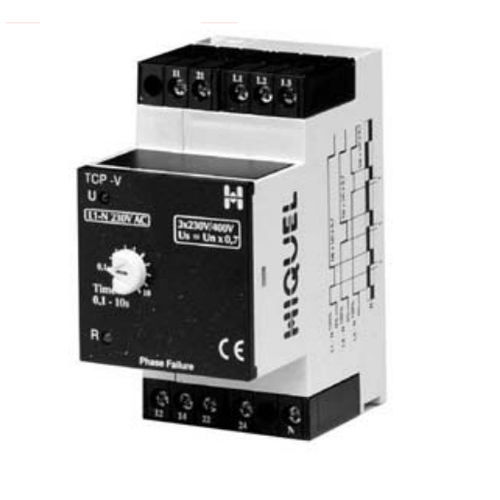

Relais de surveillance d'absence de phases - TCP-V series  - HIQUEL - 2NO/NF / triphasé / AC
Relais de surveillance d'absence de phases - TCP-V series  - HIQUEL - 2NO/NF / triphasé / AC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Valeur mesurée
d'absence de phases
Réseau
triphasé, AC
Montage
sur rail DIN
Autres caractéristiques
ajustable

Description

- détecte le défaut de phase ou la réduction de la tension de phase fonction normale ou inversée disponible - mesure constante TCP-V U =U x 0,7 PCP-V U =U x 0,7 TCP-V-I U =U x 0,85 - ne se déclenche pas en présence d'une tension régénérée - minuterie de réaction réglable 0,1 - 10s - Indicateurs LED pour l'alimentation, le relais et la minuterie de réaction Le TCP-V est un relais de défaillance de phase destiné à surveiller les systèmes triphasés à 4 fils en cas de défaillance de phase ou de réduction de la tension de phase jusqu'à Vn x 0,7 ou moins. Lorsque le relais de contrôle détecte les 3 phases dans la plage correcte, le relais de sortie est alimenté. En cas de perte d'une phase (> 30 % sous la tension nominale), le temps de réaction démarre. A la fin du temps, le relais de sortie se désexcite.Le temps est réglable entre 0,1s et 10s, et est utilisé pour temporiser les transitoires de courte durée qui provoqueraient des déclenchements intempestifs.Le relais s'excite à nouveau lorsque les phases L1, L2 et L3 reviennent dans la plage correcte. Le TCP-V peut être utilisé pour surveiller un système monophasé, auquel cas L1, L2 et L3 doivent être connectés ensemble (voir ci-dessous).

---
