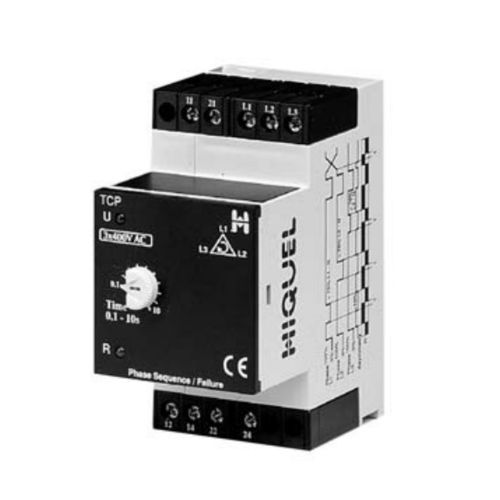

Relais de surveillance triphasé TCP series

d'ordre de phases1NO/NF2NO/NF

- détecte une défaillance de phase en présence d'une tension régénérée - alarme d'asymétrie fixe TCP / PCP >10% TCP-L / PCP-L > 30 % - pas de connexion neutre requise - minuterie de réaction réglable 0,1 - 10s - Indicateurs LED pour l'alimentation électrique, le relais et la minuterie de réaction Relais de contrôle pour surveiller les systèmes trifilaires, triphasés pour la défaillance d'une ou plusieurs phases, un décalage d'asymétrie de phase supérieur à 10% et la rotation correcte des phases (L1, L2, L3) Le TCP détecte que la séquence des phases est correcte et qu'aucune phase n'est défaillante, auquel cas le relais de sortie est excité. En cas de perte d'une phase (> 25 % sous la tension nominale) ou de détection d'un décalage d'asymétrie (> 10 %), le temps de réaction commence. A la fin du temps, le relais de sortie se désexcite. Le temps est réglable entre 0,1s et 10s et est utilisé pour temporiser les courts transitoires qui pourraient autrement provoquer des déclenchements intempestifs. Le relais se réactive lorsque les phases L1, L2 et L3 reviennent dans la plage autorisée. Le relais de contrôle détectera une défaillance de phase même si une tension régénérée est présente sur la phase défaillante (pas de détection sur demande)
