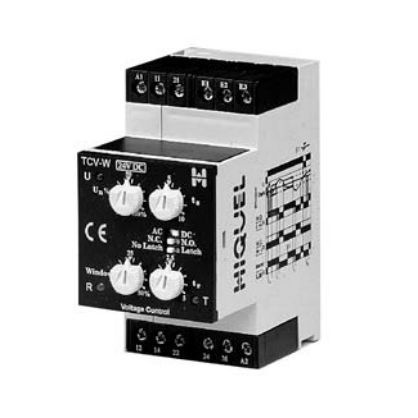

Relais de surveillance de sous-tension TCV-W series

de surtension2NO/NFAC/DC

- réglage du niveau et de l'hystérésis - Indicateurs LED pour l'alimentation, le contact et le temps de réaction Lorsque la tension d'alimentation est appliquée et que le mode N.O. est sélectionné, le relais de sortie s'enclenche et la période de temporisation ts démarre Contrôleur de tension sans fonction de verrouillage (réinitialisation automatique) À la fin de ts, lorsque la tension mesurée dépasse la fenêtre dans l'une ou l'autre direction, la période de temporisation tr démarre. À la fin de la période tr, si la mesure dépasse toujours le point de consigne, le relais de sortie change d'état. Le relais de sortie se réinitialise immédiatement lorsque la tension surveillée atteint la valeur de consigne de l'hystérésis. Contrôleur de tension avec fonction de verrouillage (réinitialisation manuelle) À la fin de ts, lorsque la tension mesurée dépasse la fenêtre dans un sens ou dans l'autre, la période de temporisation tr commence. À la fin de tr, si la mesure dépasse toujours le point de consigne, le relais de sortie bascule et reste dans cet état, même si la tension mesurée atteint la valeur de consigne de l'hystérésis. Un réarmement externe (S1) doit être actionné pour réinitialiser le relais. variation de la tension d'alimentation - tension nominale +10% / -15% plage de fréquence - 48- 63 Hz cycle de travail - 100 délai de démarrage - 0 - 10s temps de réaction - 0 -5s temps de réinitialisation - < 1 00ms
