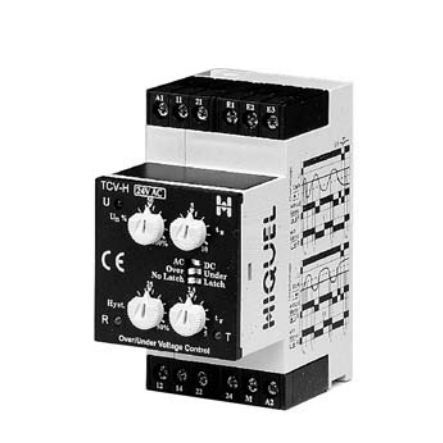

Relais de surveillance de sous-tension TCV-H series

de surtension2NO/NFAC/DC

- Indicateurs LED pour l'alimentation, le contact et le temps de réaction Lors de l'application de la tension d'alimentation, le relais de sortie s'enclenche et la période de temporisation ts démarre. Contrôleur de tension sans fonction de verrouillage (réinitialisation automatique) A la fin de ts, si la tension mesurée dépasse le point de consigne (Hyst), la période de temporisation tr démarre. À la fin de tr, si la valeur mesurée dépasse toujours le point de consigne, le relais de sortie bascule. Le relais de sortie se réinitialise immédiatement lorsque la tension mesurée atteint la valeur de consigne de l'hystérésis. Contrôleur de tension avec fonction de verrouillage (réinitialisation manuelle). À la fin de ts., lorsque la tension mesurée dépasse le seuil fixé, la période de temporisation tr commence. À la fin de tr, si la valeur mesurée dépasse toujours le point de consigne, le relais de sortie bascule et reste dans cet état, même si la tension mesurée atteint la valeur de consigne de l'hystérésis. Un réarmement externe (S1) doit être actionné pour réinitialiser le relais. variation de la tension d'alimentation - tension nominale +10% / -15% plage de fréquence - 48 - 63 Hz cycle de travail - 100 délai de démarrage - 0- 10s temps de réaction - 0 - 5s temps de réinitialisation - < 100ms
