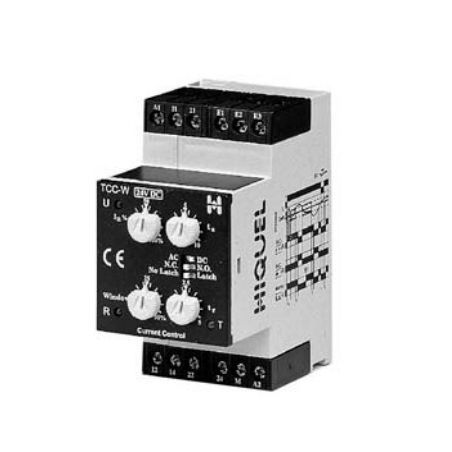

- Indicateurs LED pour l'alimentation, le contact et le temps de réaction
Lorsque la tension d'alimentation est appliquée et que le mode N.O. est sélectionné, le relais de sortie s'enclenche et la période de temporisation ts démarre.
Contrôle du courant sans fonction de verrouillage (réinitialisation automatique)
À la fin de ts, si le courant mesuré dépasse la fenêtre dans un sens ou dans l'autre, la période de temporisation tr commence. À la fin de tr, si la mesure dépasse toujours le point de consigne, le relais de sortie bascule.
Le relais de sortie se réinitialise immédiatement lorsque le courant surveillé atteint la valeur de consigne de l'hystérésis.
Contrôle du courant avec fonction de verrouillage (réinitialisation manuelle)
À la fin de ts, lorsque le courant mesuré dépasse la fenêtre dans l'une ou l'autre direction, la période de temporisation tr commence.
À la fin de tr., si la mesure dépasse toujours le point de consigne, le relais de sortie bascule et reste dans cet état, même si le courant mesuré atteint la valeur de consigne de l'hystérésis.
Une réinitialisation externe (S1) doit être actionnée pour réinitialiser le relais.
variation de la tension d'alimentation - tension nominale +10% / -15%
plage de fréquence - 48 - 63 Hz
cycle de travail - 100
délai de démarrage - 0- 10s
temps de réaction - 0-5s
temps de réinitialisation - < 100ms
---
