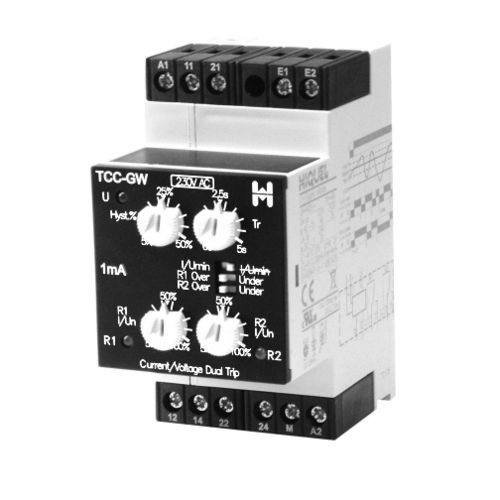

Relais de contrôle de niveau TCC-GW-V2 series

de tensionde courant2NO

- 2 points de consigne séparés et réglables indépendamment - Indicateurs LED pour l'alimentation électrique, le contact et la minuterie de réaction Relais de contrôle pour la surveillance du courant continu et de la tension continue avec deux sorties de relais réglables indépendamment. La fonction de sous-courant ou de surcourant peut être réglée indépendamment pour R1 et R2 à l'aide d'un commutateur DIP. Le point de consigne (Hyst) peut être réglé indépendamment pour R1 et R2 entre 5 et 50 %. A la fin de tr, le relais de sortie change dès que la valeur mesurée dépasse l'un des points de consigne (Hyst). Le temps tr est valable pour les deux relais. Lorsque la valeur mesurée revient dans la plage autorisée, le relais correspondant se réinitialise immédiatement. Le commutateur "l/Umin" peut être utilisé pour activer ou désactiver le contrôle du niveau minimum (<4mA ou <2V). Cela peut être particulièrement utile avec des signaux 4-20mA en fonction "Over". variation de la tension d'alimentation - tension nominale -15%...+10% plage de fréquence - 48 - 63 Hz cycle de travail - 100
