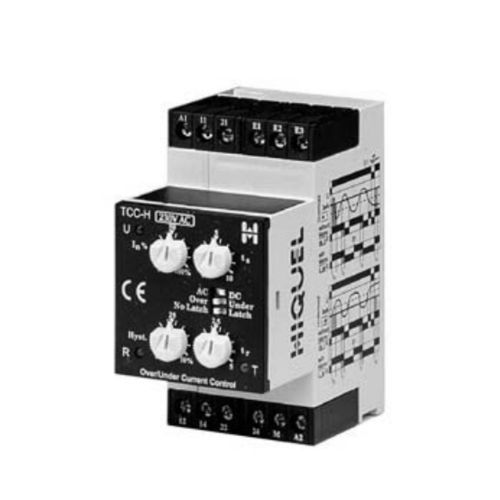

- réglage du niveau et de l'hystérésis
- Indicateurs LED pour l'alimentation électrique,
- contact et minuterie de réaction
Lors de l'application de la tension d'alimentation, le relais de sortie s'enclenche et la période de temporisation ts démarre.
Contrôle du courant sans fonction de verrouillage (réinitialisation automatique).
A la fin de ts, lorsque le courant mesuré dépasse le seuil fixé, la période de temporisation tr
commence. A la fin de tr, le relais de sortie bascule si le courant mesuré dépasse toujours le seuil.
Le relais de sortie se réinitialise immédiatement lorsque le courant surveillé atteint la valeur de consigne de l'hystérésis.
Contrôle de courant avec fonction de verrouillage (réinitialisation manuelle).
A la fin de , si le courant mesuré dépasse le seuil fixé, la période de temporisation commence. À la fin de , le relais de sortie bascule et reste dans cet état, même si le courant surveillé atteint la valeur de consigne de l'hystérésis.
Un réarmement externe (S1) doit être actionné pour réinitialiser le relais
---
