Réacteur tubulaire TOC series

sous pressionen acierde métaux

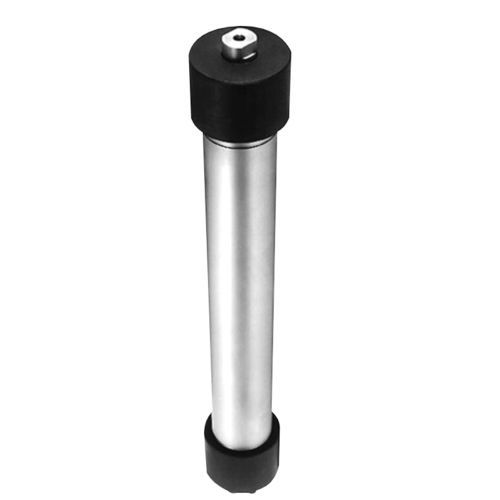

Les réacteurs de la série tubulaire sont des récipients sous pression à double extrémité fabriqués à partir de tubes sans soudure en acier inoxydable de type 304 étirés à froid et de qualité commerciale. Les bouchons extérieurs (non mouillés) sont en acier allié. Ce sont des récipients à la fois économiques et polyvalents qui ont fait leurs preuves dans de nombreuses applications. Les finitions sont des finitions commerciales étirées à froid, avec des finitions internes adoucies Les dimensions standard sont indiquées dans le tableau de la page 10.11, mais les longueurs et modifications spéciales sont facilement réalisables sur demande. Un raccord de pression pour tube conique et fileté haute pression de 1/4" O.D. à chaque extrémité est standard. Des raccords supplémentaires sont possibles sur les modèles de plus grande taille. De même, des raccords latéraux et des fourreaux d'extrémité peuvent être fournis si nécessaire. Consultez l'usine pour toute exigence particulière Les fermetures à joint torique sont standard lorsque les températures ne dépassent pas 250°F. Il s'agit d'une fermeture facile à assembler, nécessitant un couple minimal pour une étanchéité positive. Le matériau standard utilisé pour les joints toriques est le BUNA-N (nitrile), d'autres matériaux étant disponibles sur demande Les fermetures à joint confiné sont disponibles pour des températures allant jusqu'à 800°F. Une réduction de 15 % de la pression de service indiquée est nécessaire à ce niveau de température élevé. Ces fermetures utilisent un joint métallique (acier inoxydable 304) qui peut être serré au couple pour une étanchéité positive. Le couple de serrage des boulons de butée varie de 60 à 110 pieds-livres selon la taille, la pression, la température et le fluide pressurisé. Ces fermetures à joint confiné sont disponibles pour tous les modèles sauf les séries TOC1 et TOC3. Lors de la commande, il suffit de préciser le numéro de catalogue et d'ajouter le suffixe "(W/Gasket)".
