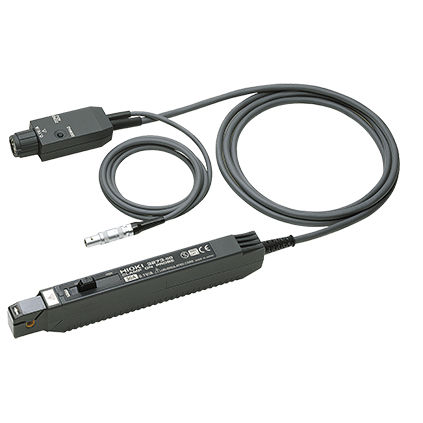

Sonde de courant 327 series

pour oscilloscope

CLAMP SUR LA PROBE 3273-50 Les caractéristiques S/B élevées permettent de mesurer des formes d'onde de courant d'ordre 10 mA Sonde de courant à large bande pour oscilloscopes Vue d'ensemble Les sondes de courant à bande passante plate Hioki sont les meilleurs capteurs de courant de leur catégorie pour les HiCorders à mémoire et les oscilloscopes haute performance. Le 3273-50 offre une large bande passante de 50 MHz en courant continu et 30A d'entrée continue, et ses applications comprennent la capture de signaux de courant transitoire provenant d'alimentations à découpage, d'onduleurs et de contrôleurs de moteurs. La sonde est conçue avec un bouclier magnétique à haute perméabilité pour réduire les effets des champs électriques, ce qui la rend idéale pour mesurer les courants faibles ou les lignes à haute tension à proximité. Caractéristiques principales - Observation de la forme d'onde sur une large bande de fréquences allant de DC à 50 MHz - Se connecte directement à l'oscilloscope ou à la borne d'entrée BNC du Memory HiCorder *1 - Des caractéristiques S/B élevées permettent de mesurer des formes d'onde de courant d'ordre 10 mA (3273-50, 3276) Spécifications de base (précision garantie pendant 1 an, précision post-ajustement garantie pendant 6 mois) Largeur de bande de fréquence - DC à 50 MHz (-3 dB) Temps de montée en puissance - 7 ns ou moins Niveau de bruit - 2,5 mA rms max. (largeur de bande limitée à 20 MHz) Entrée continue autorisée - 30 A eff. (nécessite un déclassement à la fréquence) Entrée crête maximale autorisée - 50 A crête (non continu) Précision de l'amplitude (30 min. après la mise sous tension, après la démagnétisation et le réglage du zéro) - ±1,0 % rdg. ±1 mV f.s. (DC, 45 à 66 Hz, 0 à 30 A rms) ±2 % rdg. (DC, 45 à 66 Hz, 30 A rms à 50 A crête)
