Système de mesure anti-effraction 3930

par contact directmultivoie

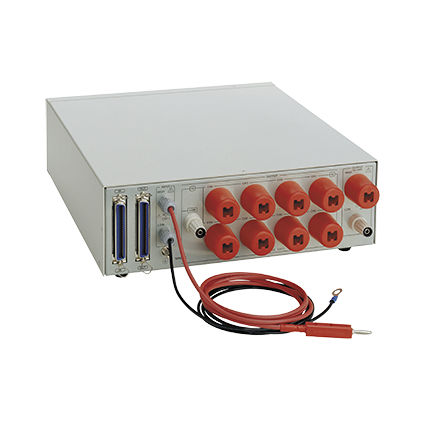

SCANNER HAUTE TENSION 3930 Scanner haute tension 5kV AC/DC qui prend en charge le test automatique multipoint Vue d'ensemble Le Hioki 3930 est un testeur auxiliaire passif qui est connecté et contrôlé par le testeur automatique d'isolation/nonobstant Hioki 3153 ou un séquenceur, et est conçu pour permettre de tester en toute sécurité plusieurs points avec un minimum de changements de connexion. Caractéristiques principales - Sortie de la haute tension d'entrée d'un canal sélectionné par l'utilisateur - 8 ch par unité (mode unique), avec jusqu'à 32 ch (4 unités connectées) - E/S haute tension isolées, lignes de signaux de commande et alimentation électrique - Contrôle à l'aide de la fonction de programme 3153 ou d'un séquenceur standard Spécifications de base Modes de fonctionnement - Multi-mode : Balayage des points sélectionnés par l'utilisateur pour les 4 ch hautes / 4 ch basses Mode unique : Balayage commun des 8 ch élevés - commun Tension nominale utilisée - 5 kV AC / 5 kV DC Indications de fonctionnement - Les lampes s'allument lorsque le courant est fourni et lorsqu'un canal spécifique fonctionne [Zone de relais] Tension max. ouverte et fermée - 5000 V DC, 5000 V AC Courant max. ouvert et fermé - 1,0 A (capacité ouverte et fermée : 50 W) Résistance de contact indirect du point de contact - 500 mΩ ou moins, avec 1 mA AC Capacité max. du point de contact - 50 W Temps - Durée de fonctionnement : 6 ms ou moins, Temps de récupération : 6 ms ou moins Alimentation électrique - VSCV 24 V DC, ±10% (appliquée en utilisant le connecteur d'entrée du signal de commande), 12 VA max. Dimensions et masse - 316 mm (12,44 in) L × 100 mm (3,94 in) H × 350 mm (13,78 in) P, 4,2 kg (148,1 oz) Accessoires - Câble de connexion du connecteur d'entrée de commande ×1, fil d'essai H.V. 9615-01 (rouge) ×8, fil d'essai H.V. (noir) ×1, câble de mise à la terre ×1, manuel d'instructions ×1
