Analyseur d'impédance IM series

benchtop

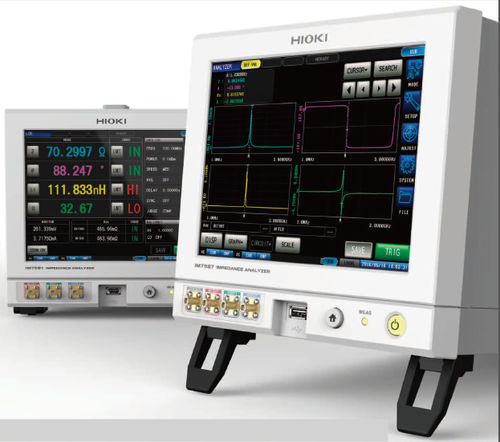

ANALYSEUR D'IMPÉDANCE IM7587 Analyseur d'impédance de fréquence de mesure de 1MHz à 3GHz avec une vitesse de test de 0,5ms et une variabilité de 0,07% Vue d'ensemble Les compteurs LCR et les analyseurs d'impédance Hioki vont de 1mHz à 3GHz pour répondre à un large éventail d'applications dans le domaine du test des composants électroniques. L'analyseur d'impédance IM7587 offre un temps de mesure maximal de 0,5 ms sur une gamme de fréquences de 1 MHz à 3 GHz et une stabilité supérieure, ce qui le rend idéal pour la R&D ainsi que pour la production en grand volume de billes de ferrite et d'inductances de puces. Caractéristiques principales - 1 MHz à 3 GHz : fréquence de la source d'essai - Vitesse d'essai la plus rapide de 0,5 msec (temps de mesure analogique) - 0,07% de variabilité de la valeur mesurée (lors de la mesure d'une bobine de 1 nH à 3 GHz) - ±0,65% rdg. précision de base - Demi-corps et tête de test de la taille d'une paume - Vérification complète des contacts (via le test DCR, le rejet Hi-Z ou le jugement de la forme d'onde) - Effectuer des balayages de fréquence, des balayages de niveau et des mesures d'intervalle de temps en mode analyseur ANALYSEUR D'IMPÉDANCE IM7580 series：LCR Mesure à l'aide du dispositif d'essai CMS IM9201 La série IM7580 comprend cinq modèles couvrant des fréquences de mesure de 1 MHz à 3 GHz. Utilisés en combinaison avec le banc d'essai IM9201, qui peut accueillir six tailles de CMS, les instruments de la série IM7580 vous permettent de mesurer des échantillons de manière simple et fiable. ANALYSEUR D'IMPÉDANCE IM7580 series：Comparator fonction Une fonction de comparaison vous permet de vérifier si les valeurs mesurées se situent dans une fourchette de jugement définie par l'utilisateur. Cette fonctionnalité est idéale pour générer des jugements PASS/FAIL pour les échantillons. ANALYSEUR D'IMPÉDANCE IM7580 series：Contact fonction de contrôle
