Cintreuse électrique

de profilésverticale

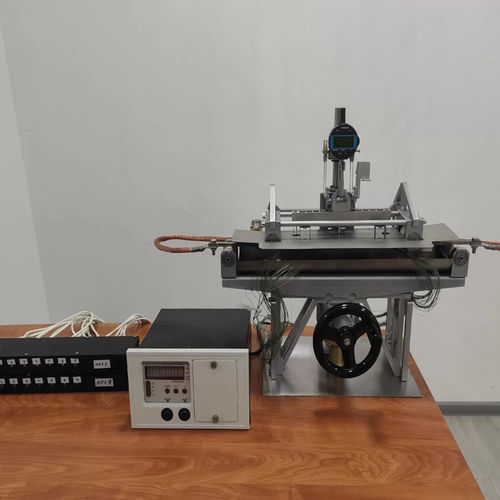

L'outil utilise une poutre de graduation de section constante, qui est chargée par le schéma de flexion pure. Le mesureur de déviation de la poutre est positionné sur la poutre indépendamment de l'unité d'alimentation de l'outil. L'outil permet de reproduire des déformations de 0 à 3000 ppm de déformation relative à des températures allant jusqu'à 800°C ou 1000°C, en fonction du matériau de la poutre graduée. Le système de positionnement spécial du mesureur de déviation de faisceau est doté d'un guide vertical précis. Grâce à ce guide, la reproductibilité des mesures est assurée lorsque l'appareil est soulevé entre les mesures pour minimiser l'impact thermique du faisceau chauffé, puis replacé sur le faisceau. Le système de mesure mobile est équilibré pour minimiser l'effet de force sur la poutre. Le chauffage de la poutre s'effectue par le passage d'un courant électrique. La régulation de la température de consigne est effectuée par un régulateur électronique PID, sur la base du signal du thermocouple installé sur la poutre.
