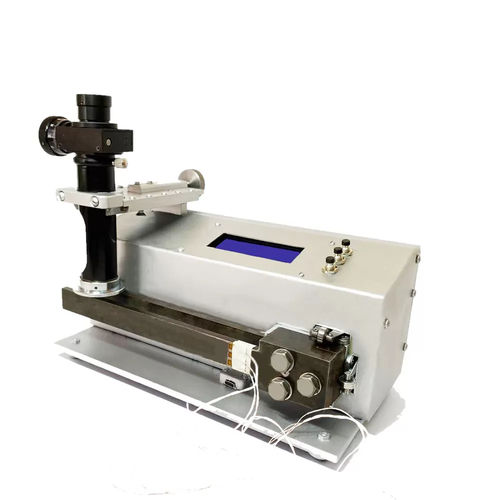

Équipement de calibration de process TFGD-4001

compactmanuel

Le TFGD-4001 est utilisé pour l'étalonnage dynamique des jauges de contrainte de tous types, qui sont utilisées pour tester des pièces de turbines à gaz et de turboréacteurs directement sur un objet à l'échelle réelle. Il peut être utilisé pour l'étalonnage des jauges de contrainte pour tous les types d'essais au banc (statiques, dynamiques). Une autre application possible est la détermination des facteurs de conversion des signaux électriques provenant des jauges de contrainte (connectées en demi-pont ou en pont complet) en quantités mécaniques apparaissant dans les objets testés. Le TFGD-4001 est produit dans un boîtier métallique rectangulaire de forme compacte. La mesure de l'amplitude de l'oscillation de la tige du diapason est effectuée visuellement à l'aide d'un oculaire optique externe doté d'une branche linéaire. Les lames vibrantes sont montées sans ambiguïté, ce qui élimine la nécessité d'un réglage manuel de la mise au point de l'oculaire. La face intérieure du panneau frontal du TFGD-4001 comporte un connecteur à ressort plat à 12 canaux pour la connexion des jauges de contrainte. Il y a également une poche spéciale pour placer les bobines de fils conducteurs afin d'éviter qu'elles ne se déroulent pendant le fonctionnement et qu'elles ne créent des interférences. La partie extérieure de la face avant comporte un connecteur pour l'équipement de test, un commutateur d'amplitude fixe et un commutateur d'alimentation. Le cordon d'alimentation et la borne de mise à la terre sont situés sur le panneau arrière. Le kit de livraison comprend 1 ou plusieurs lames vibrantes (en fonction de la commande), fabriquées en acier AISI 4340, fixées à l'aide de trois vis M8. Chaque diapason est fourni avec un certificat de graduation. L'identité de la fréquence d'oscillation est obtenue par la sélection de l'épaisseur et le polissage précis des moitiés des lames vibrantes au cours du processus de fabrication. Propriétés des lames vibrantes : - Tension à la base des lames vibrantes 0,5 - 10 kg/mm2 - Précision de la déformation mesurée ±10 ppm de déformation relative
