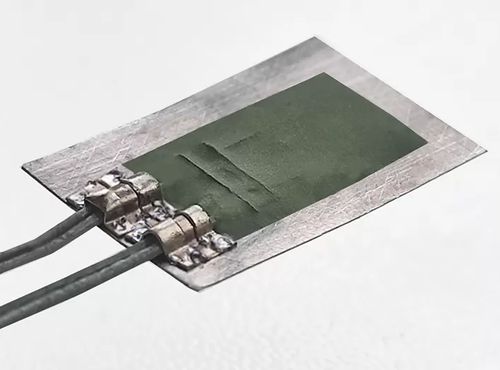

Jauge de contrainte soudable WTN series

dynamique

Les jauges de contrainte soudables à haute température sont destinées à mesurer les déformations dans les détails des machines et des équipements soumis à des charges dynamiques dans une plage de température de -269...+900°C. Ces jauges sont destinées à être installées dans des endroits où le collage avec des ciments céramiques n'est pas possible, soit en raison de la complexité de la préparation de la surface (polissage, dégraissage, etc.), soit en raison des grandes dimensions de l'objet testé (qui ne peut pas être traité thermiquement pour le durcissement du ciment). Du point de vue de la construction, une jauge de contrainte de la série WTN est une jauge de contrainte à fil de la série STN, installée sur un petit morceau de feuille métallique mince avec un ciment céramique et protégée par un vernis organosilicié. La grille sensible de la jauge est constituée d'un fil de nickel-chrome de 20...30 um de diamètre. Le matériau de support est un superalliage nickel-chrome résistant à l'oxydation et à la corrosion. Ce matériau est choisi pour correspondre au coefficient de dilatation thermique de la grille sensible. La grille sensible est installée sur le support à l'aide d'une colle céramique haute température, applicable pour un fonctionnement à long terme à 900°C. Le ciment céramique sert également de couche isolante entre le support et la grille. La couche de ciment est protégée contre l'humidité par un vernis organosilicié. Les fils conducteurs sont constitués d'un câble à deux conducteurs en chromel/alumel dans une gaine en tresse de silice. Le diamètre typique des âmes est de 0,3 mm, mais il peut être modifié sur demande. La longueur typique des fils de plomb est de 100 mm.
