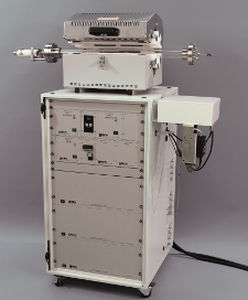

Analyseur de gaz SpaciMS

de températureautomatique

Système de détermination de la chimie d'un réacteur intra-catalyseur Le système Spaci-MS permet de déterminer les espèces radiales et axiales et les profils de température, avec une haute résolution spatiale et temporelle et avec des interférences négligeables dans le flux ou la température. L'entrée multiple à 16 canaux est couplée au MS transitoire rapide de Hiden pour fournir une cartographie automatique et rapide des distributions de température et d'espèces. Le MS à entrée capillaire à résolution spatiale (SpaciMS) de Hiden Analytical est le premier instrument de ce type disponible dans le commerce. L'entrée SpaciMS a été conçue et développée à l'origine par des chercheurs du Oak Ridge National Laboratory et de Cummins, Inc. pour étudier la catalyse des moteurs diesel (1) et a été perfectionnée pour toute une série d'applications. Les 16 sondes d'échantillonnage capillaires et les thermocouples sont disposés dans un réseau X-Y. Un décalage en Z permet de se déplacer avec précision. Un décalage en Z permet le déplacement et le positionnement précis de la matrice dans le plan Z. Dans la pratique habituelle, les 16 sondes d'échantillonnage capillaires sont analysées séquentiellement par le MS. Le décalage en Z est ensuite actionné pour déplacer le réseau de sondes d'échantillonnage à la position Z incrémentale suivante et la séquence d'analyse est répétée. Une fois l'analyse terminée, les données analytiques fournissent une représentation spatiale de la température et de la composition de l'échantillon gazeux du volume enfermé dans le réseau X-Y sur la distance Z incrémentielle totale déplacée. 16 Système d'entrée capillaire Position du flux d'échantillonnage contrôlée par logiciel Z-Drive pour le positionnement des positions d'entrée Entrées thermocouples pour la mesure de la température au point d'échantillonnage Minimalement invasif Cartographie 3-D de la composition du gaz intra-réacteur Distribution temporelle élevée
