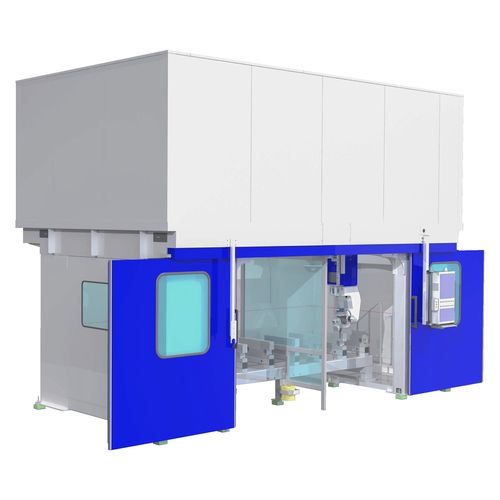

Machine de découpe à inciser G-S-K

à couteauà ultrasonspour caoutchouc

La technologie 6 axes permet d'usiner intelligemment et avec une précision particulière des pièces complexes. La haute précision de production est un facteur gagnant dans les secteurs industriels tels que l'industrie de la sous-traitance automobile. Les possibilités d'application sont par exemple les airbags synthétiques et les airbags en cuir. Technologie 6 axes en construction portique. Fonctionnement en tandem possible en installant un mur de séparation. Grande variété de possibilités d'équipements individuels tels que lame fixe ou dispositif de coupe par ultrasons. La plus grande précision pour la production de faible. Coupes nettes, contours solides exacts, précision en valeurs absolues jusqu'à 30 μm des lignes de rupture produites dans l'affaiblissement de la paroi de l'airbag. Excellentes valeurs d'accélération et d'avance. Documentation des paramètres de processus. Systèmes linéaires de mesure de distance de haute précision (balances en verre), en option. Cabine de sécurité (opt. : climatisée). Conception et production de luminaires en interne. - Axe de rotation C 540° C - Axe de pivotement A 365° - Avance rapide axes linéaires X/Y 60 m/min (110 m/min avec entraînement linéaire en option) - Avance rapide axe linéaire Z 30 m/min - Axes rotatifs à avance rapide A/C 9.000°/min / 12.000°/min (15.000°/min / 25.000°/min avec entraînement linéaire en option) - Précision de positionnement ± 0,05 mm (± 0,03 mm avec échelle en verre en option) - Répétabilité ± 0,05 mm (± 0,03 mm avec échelle graduée en verre en option) - Dispositif de serrage de la lame de coupe pour la lame de coupe avec un axe CNC supplémentaire pour le suivi de la lame - Dispositif de coupe à ultrasons lame de coupe à ultrasons avec axe CNC supplémentaire pour le suivi de la lame, selon l'application, avec générateur d'ultrasons 20 kHz ou 35 kHz - Commande CNC Siemens Sinumerik 840D/SL Operate - Poids de la machine Environ 8.000 kg
