Capteur optique de lumière TTL

pour machine de mesure tridimensionnelle

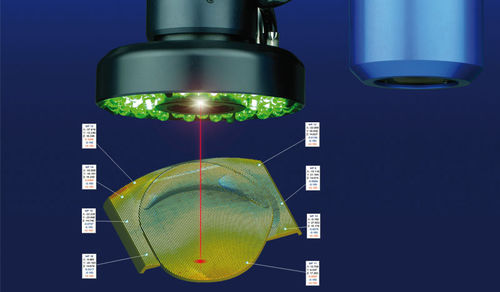

Le laser TTL et le capteur de vision de traitement de l'image partagent un seul et même chemin optique ("Through-The-Lens"). Ce principe coaxial permet de passer sans problème de la caméra au laser. Comme ce concept n'implique pas de décalage entre les deux capteurs, il n'y a pas de perte de la plage de mesure dans la direction X et l'étalonnage est réduit au minimum. En tant que capteur autofocus rapide, le laser TTL utilise la lumière laser réfléchie par la surface de l'objet inspecté pour trouver la meilleure position de mise au point pour le capteur de vision. La distance à la surface de la pièce inspectée est déterminée par triangulation de la lumière réfléchie et utilisée pour le suivi vertical de la caméra. Le laser TTL accélère nettement le processus de mise au point par rapport aux techniques de mise au point vidéo classiques, tout en obtenant de bonnes valeurs de reproductibilité. Le résultat est une vitesse de mesure globalement plus rapide et donc un débit de pièces contrôlées plus élevé. Le laser TTL peut effectuer des mesures de hauteur en utilisant une combinaison de points de focalisation à différents niveaux de la pièce, tout en mesurant la profondeur des trous borgnes, même les plus petits, grâce au principe coaxial. Le balayage est une autre application du laser TTL. Avec une densité élevée de points de mesure, jusqu'à 350 points par seconde, le capteur est capable de saisir le profil de surfaces de forme libre sans contact et donc de manière non destructive. Exemples d'applications du laser TTL : Mise au point rapide du capteur de vision Mesures précises de hauteurs, de profondeurs de trous et de surfaces planes Balayage de contours et de surfaces
