Tête de mesure PMK

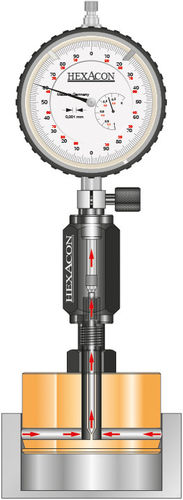

sont utilisées pour la mesure fiable et rapide des diamètres et des erreurs de forme dans des trous de types très divers. Le principe de mesure purement mécanique utilise des pointes de mesure en métal trempé pour sonder le trou, puis guide la force à travers des tiges de mesure dans le boîtier sur une aiguille d'entraînement trempée et conique. Un support de jauge de mesure, avec ou sans aiguille d'entraînement, relie la tête de mesure à des afficheurs correspondants, tels que des comparateurs analogiques ou numériques utilisant des sondes de mesure inductives, des colonnes de mesure ou des systèmes de mesure informatisés automatiques à comparateur. En glissant dans la profondeur du trou pendant le processus de mesure, toute conicité dans le trou peut également être mesurée. Le TiN est avantageux dans ce cas. Un mouvement de palpage rotatif dans le trou permet de mesurer d'autres erreurs de forme dans le trou. Les erreurs de forme elliptiques, qui se produisent souvent dans les trous percés, peuvent être détectées et mesurées avec une grande précision à l'aide de têtes de mesure à deux points. Les erreurs de forme polygonales, qui se produisent souvent dans les pièces tournées ou moulées, peuvent être mesurées avec la même précision à l'aide de têtes de mesure à 3 points. Les têtes de mesure sont disponibles dans des formes rondes, coniques, parallèles, rectilignes ou carrées. Nous proposons également des têtes de mesure multipoints ainsi que les supports de comparateur et les rallonges de profondeur correspondants, des supports de mesure, des comparateurs et d'autres accessoires.
