Outil de perçage à plaquettes VEX

multiusageen carburehaute performance

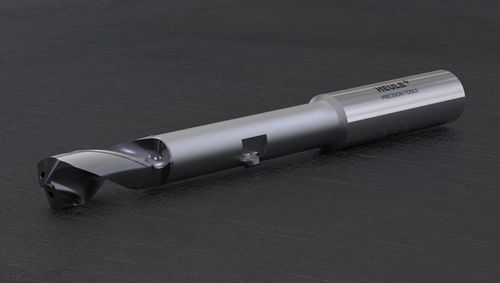

La gamme standard comprend des outils pour des trous à partir de Ø5,0 mm jusqu’à Ø11,5 mm. Ils existent en version avec profondeur de perçage 1xd ou 2xd. Les inserts de perçage correspondants sont disponibles par incréments de 0,1 mm. Les couteaux de chanfreinage correspondent à la série SNAP5. Ceux-ci sont disponibles à partir de Ø5,5 x 90° par incréments de 0,5 mm et en version d’usinage en poussant et en tirant ou en version d’usinage en tirant seulement. La capacité chanfrein et l’angle de chanfreinage sont définis géométriquement sur le couteau et ne peuvent être modifiés que par l’utilisation d’un couteau de conception différente. Construction L’outil combiné VEX possède un insert de perçage hélicoïdal dévissable ainsi qu’un couteau de technologie SNAP intégré dans le corps d’outil pour le chanfreinage en poussant et en tirant. L’insert de perçage ainsi que le couteau sont en carbure de tungstène revêtu et sont très faciles à changer. Le couteau à chanfreiner est maintenu mobile dans le corps de l’outil par un pion de blocage soumis à la pression d’un ressort. Description des étapes du processus Après seulement une opération avec le VEX, le trou est réalisé et même pourvu d’un chanfrein sur les deux bords de trou. Ce processus se déroule sans retourner la pièce et sans changement d’outil. Le travail de perçage est assuré par la pointe de perçage hélicoïdale haute performance. Après le perçage, le chanfreinage s’effectue sur la face avant ainsi que sur la face arrière avec le système de chanfreinage intégré SNAP. Le couteau produit le chanfrein souhaité en avance de travail. Dès que la capacité chanfrein définie est atteinte, le couteau pénètre radialement
