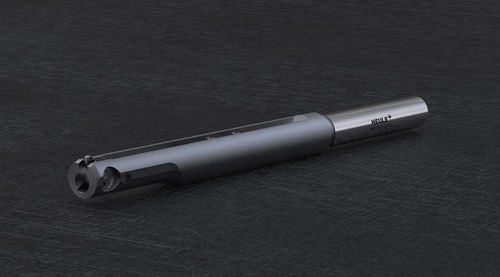

Ébavureur pour machine CNC COFA-X

en métalpour perçage transversalpour métaux

Chaque COFA-X est conçu pour une application individuelle. Il offre des solutions pour les trous qui se croisent jusqu’à un rapport entre le trou principal et le trou sécant de 1:1. Il peut également être utilisé pour les trous qui se croisent avec un décalage de l’axe. Le champ d’application du COFA-X commence à partir d’un diamètre de perçage de 5,0 mm. Dans tous les cas, nous avons besoin d’une description d’application aussi claire que possible afin de pouvoir proposer une solution parfaitement adaptée. Définissez le plus précisément possible les besoins et les attentes en matière d’outil d’ébavurage. Ø de trou principal, y compris la tolérance Ø de trou sécant, y compris la tolérance Profondeur du perçage Matériau Angle de pénétration Excentricité Volume de production par an Temps de cycle (réel / nominal) Machine Solution actuelle Exigences particulières pour la solution Dessin STEP Construction La conception de l’outil est simple et s’inspire du système COFA. Le corps d’outil est toutefois dégagé et le couteau précontraint afin de pouvoir suivre la grande inclinaison du trou. Deux vis maintiennent le ressort interchangeable dans le corps de l’outil sans risque de perte. Ce ressort ramène le couteau dans sa position initiale après l’usinage. Les couteaux en carbure revêtus sont conçus soit uniquement pour l’usinage en poussant, soit uniquement pour l’usinage de la face arrière de la pièce. Ce dégagement du corps d’outil est nécessaire pour que le COFA-X puisse entrer dans le trou de manière excentrée, car la précontrainte empêche le couteau de se replier dans une direction. Description des étapes du processus Le COFA-X élimine les bavures des intersections de
