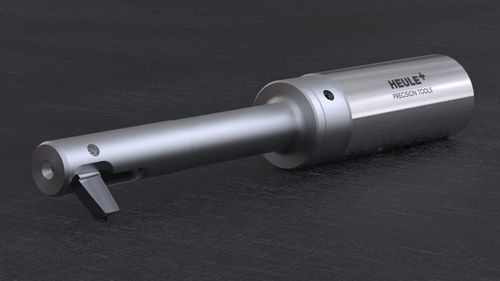

Outil à lamer en tirant automatique BSF

Notre gamme standard comprend des outils de lamage en tirant pour une utilisation dans une plage de diamètres de perçage de 6,5 mm à 21 mm, par incréments de 0,5 mm. Les lamages plans réalisables sont au maximum 2,3 fois supérieures au diamètre de perçage. Les outils sont disponibles pour une activation par pression du liquide de refroidissement par l’intérieur ( 20 bar min., 50 bar max.) ainsi que par pression d’air (6 bar min.). Construction Le BSF est spécialement conçu pour un fonctionnement automatique et est immédiatement prêt à l’emploi. Il ne nécessite pas de support de couple ou de mécanisme de montée. La conception simple de l’outil de lamage en tirant permet de remplacer rapidement les pièces et les couteaux de la machine. Les couteaux en carbure de tungstène sont revêtus et disponibles par paliers de 0,5 mm en gamme standard. La géométrie spécialement conçue de l’outil garantit que les copeaux et les saletés sont évacués de manière fiable de la fenêtre du couteau lors des travaux de lamage plan. Description des étapes du processus Le dépliage du couteau se fait par le mouvement de rotation de la broche, le repli du couteau par l’activation du liquide de refroidissement par l’intérieur de la machine. Il est également possible d’effectuer l’activation avec de l’air. L’outil de lamage convient à une utilisation verticale et horizontale. L’outil se déplace par avance rapide devant le trou. En activant le liquide de refroidissement interne, la pression exercée sur le pion de blocage permet au couteau de se replier. L’outil traverse le trou dans cet état. Ensuite, le couteau est basculé vers l’extérieur par la désactivation
