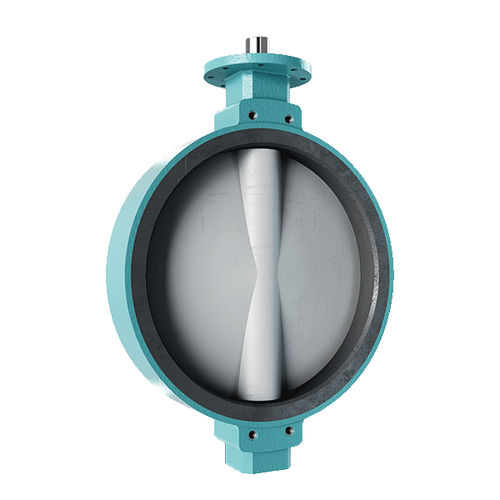

Vanne papillon AK/Dmanuelleà brides de montagetype lug
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- papillon
- Actionnement
- manuelle
- Corps
- à brides de montage, type lug
- Applications
- de wafer, pour actionneur
- Autres caractéristiques
- ISO, DIN
- DN
Max: 1 000 mm
(39,37 in)Min: 25 mm
(0,984 in)- Pression
20 bar
(290,1 psi)- Température
200 °C
(392 °F)
Description
Corps monobloc, à fermeture étanche, disque de vanne centré
Avec arbre résistant à l’éruption
Version intermédiaire et à bride pour brides selon DIN EN 1092-1 et ASME B16.5 / B16.47
Manchon interchangeable dans différents matériaux élastomères
Isolé selon EnEV
Longueur totale selon DIN EN 558-1-R20
Bride de raccordement pour servomoteurs selon DIN EN ISO 5211
Contrôle selon DIN EN 12266
Catalogues
AK/D
2 Pages
