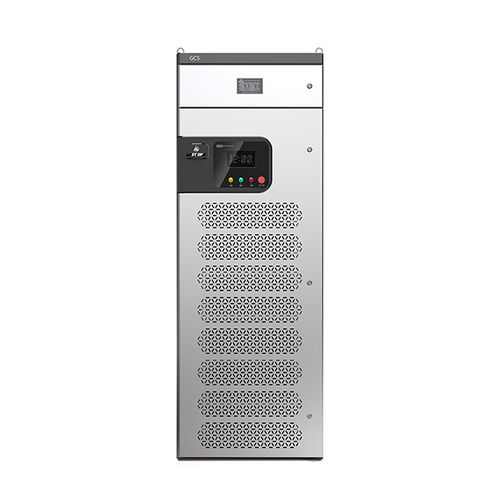

Compensateur actif HYAPF

PFCd'harmoniqueautomatique

Ensemble complet de filtres de puissance active HYAPF (en abrégé, filtre actif) 1 Brève introduction et diagramme schématique de l'effet de filtrage Le filtre actif HYAPF peut détecter le courant chargé en temps réel à travers le transformateur de courant externe, en extrayant les composantes harmoniques du courant chargé calculées par le DSP interne, puis les délivrer à l'IGBT interne par le biais du signal PWM. L'onduleur de contrôle produira un courant de même taille et de sens opposé à l'harmonique chargé et l'injectera dans le réseau électrique pour compenser le courant harmonique, afin de filtrer les fonctions. Compensation harmonique : L'APF peut filtrer de deux à cinquante fois les harmoniques en même temps. Compensation de la puissance réactive : Compensation capacitive et inductive (de -1 à 1) sans échelon Compensation du déséquilibre en trois phases : Compensation triphasée de déséquilibre de puissance active, compensation triphasée de déséquilibre de puissance réactive et compensation de phase. Les temps de commutation des semi-conducteurs peuvent être supérieurs à 10 000 fois par seconde, avec une réponse rapide et une gestion instantanée.
